Description et caractéristiques
Notre presse-étoupe PRPAC avec corps en laiton nickelé permet une installation rapide grâce à un système innovant de fixation par encliquetage, sans contre-écrou ni trou taraudé. Il est particulièrement adapté aux installations dans des espaces réduits ou avec un accès limité à l'arrière de la structure.

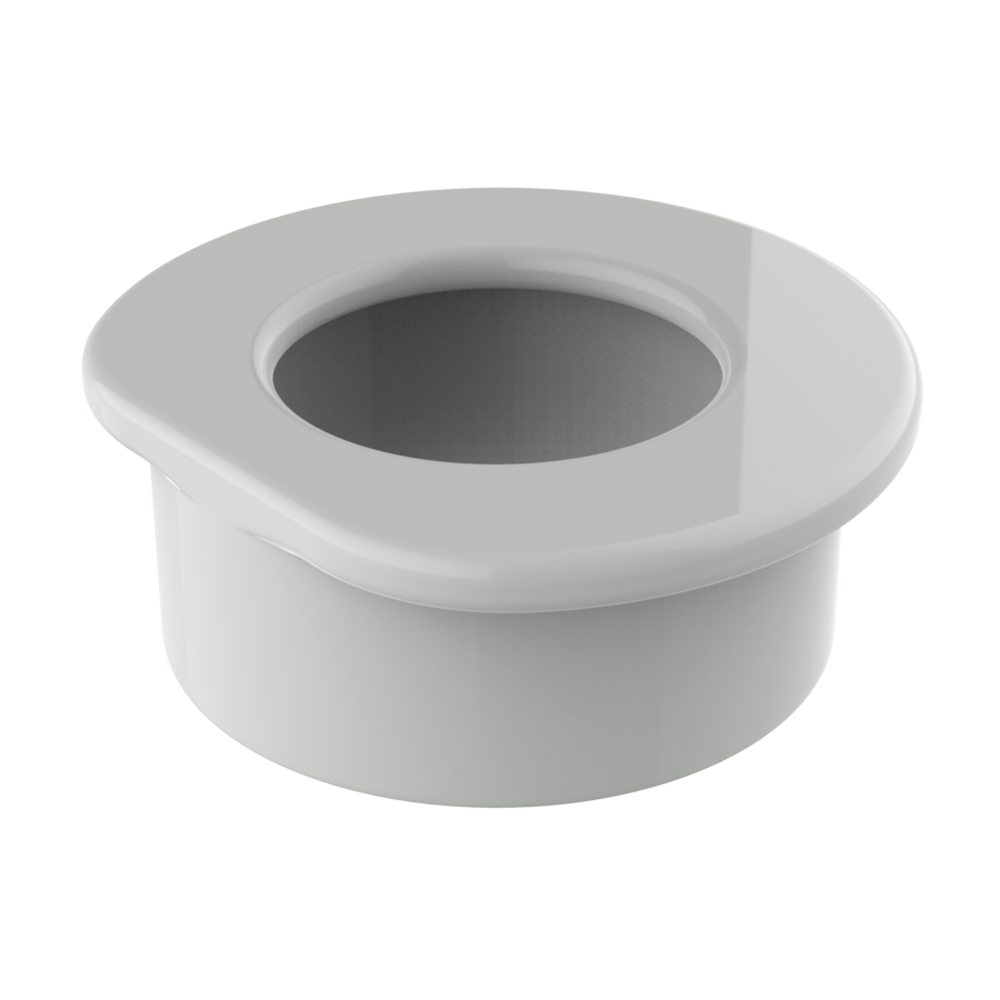

Le mécanisme de fixation à ressort permet d'insérer le presse-étoupe depuis l'extérieur puis de le verrouiller par une légère pression et une rotation dans le sens horaire, garantissant une fixation fiable même en présence de vibrations. Le ressort s'adapte à des épaisseurs de panneau de 0,5 à 4 mm. Le montage s'effectue exclusivement depuis l'extérieur, réduisant le temps d'installation et augmentant l'efficacité de production jusqu'à 75 %. Fabriqué selon DIN EN 62444/50262, il offre une excellente résistance à l'arrachement, une protection IP et une résistance aux UV. Disponible pour des diamètres de montage de 16 à 40 mm. Le démontage doit être effectué avec l'outil spécial MHPRP, fourni dans l'emballage et disponible séparément.
· Matériau : corps en laiton nickelé, bague lamellaire et insert inférieur en polyamide 6, joint et joint torique plat en chloroprène
· Température de service : -20 °C / +100 °C (pointes de -40 °C / +150 °C)
· Protection : IP66 / IP68 (jusqu'à 5 bar), Type 1 / 4X (UL50E), UL94-V2, CE
Sur demande, des joints intérieurs multiconducteurs ainsi que des versions en acier inoxydable 303 et 316L sont disponibles. Veuillez contacter notre service commercial.
Pour la fermeture provisoire des presse-étoupes, il est possible d'utiliser le bouchon DTPB, qui assure une protection contre la poussière et les projections d'eau pendant le montage, le transport ou lorsqu'il n'est pas utilisé.
Images et plans techniques
Vue du produit
Plan coté
Vidéo
| 02010000700 | 16,20 à 16,40 | 0,50 à 4,00 | 3,00 à 7,00 | 47,00 | 28,30 | 9,00 | 15,90 | 20 | |||||
| 02010000701 | 16,20 à 16,40 | 0,50 à 4,00 | 3,00 à 10,00 | 47,50 | 28,30 | 9,00 | 15,90 | 20 | |||||
| 02010000702 | 16,20 à 16,40 | 0,50 à 4,00 | 5,00 à 10,00 | 47,00 | 28,30 | 9,00 | 15,90 | 20 | |||||
| 02010000703 | 20,20 à 20,40 | 0,50 à 4,00 | 5,00 à 9,00 | 46,00 | 32,30 | 9,00 | 19,90 | 22 | |||||
| 02010000704 | 20,20 à 20,40 | 0,50 à 4,00 | 5,00 à 12,00 | 46,50 | 32,30 | 9,00 | 19,90 | 22 | |||||
| 02010000705 | 20,20 à 20,40 | 0,50 à 4,00 | 6,00 à 12,00 | 46,00 | 32,30 | 9,00 | 19,90 | 22 | |||||
| 02010000706 | 25,20 à 25,40 | 0,50 à 4,00 | 8,00 à 17,00 | 49,50 | 38,50 | 9,00 | 24,90 | 27 | |||||
| 02010000707 | 25,20 à 25,40 | 0,50 à 4,00 | 9,00 à 13,00 | 49,00 | 38,50 | 9,00 | 24,90 | 27 | |||||
| 02010000708 | 25,20 à 25,40 | 0,50 à 4,00 | 11,00 à 17,00 | 48,50 | 38,50 | 9,00 | 24,90 | 27 | |||||
| 02010000709 | 32,20 à 32,40 | 0,50 à 4,00 | 11,00 à 15,00 | 56,50 | 45,50 | 9,00 | 31,90 | 34 | |||||
| 02010000710 | 32,20 à 32,40 | 0,50 à 4,00 | 11,00 à 21,00 | 56,50 | 45,50 | 9,00 | 31,90 | 34 | |||||
| 02010000711 | 32,20 à 32,40 | 0,50 à 4,00 | 15,00 à 21,00 | 56,50 | 45,50 | 9,00 | 31,90 | 34 | |||||
| 02010000712 | 40,20 à 40,40 | 0,50 à 4,00 | 16,00 à 23,00 | 64,00 | 59,00 | 13,20 | 39,90 | 43 | |||||
| 02010000713 | 40,20 à 40,40 | 0,50 à 4,00 | 16,00 à 28,00 | 65,00 | 59,00 | 13,20 | 39,90 | 43 | |||||
| 02010000714 | 40,20 à 40,40 | 0,50 à 4,00 | 19,00 à 28,00 | 64,00 | 59,00 | 13,20 | 39,90 | 43 |
