Nos extrémités de tuyaux renforcées avec filetage pour tubes ronds ont été conçues pour des applications qui doivent être très résistantes. L'insert fileté est en laiton nickelé. Il est également disponible en acier inoxydable. Pour d'autres dimensions qui n'apparaissent pas dans la liste, contactez-nous.

Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres

LJRS
LJRS

Référence
Pour Tube (D)
Epaisseur Tube
Filetage Métrique (M)
H
L
d
Poids maxi (Kgs.)
Poids maxi (Newton)



Plus
d´infos.
04500800050 30 1,00 M8 6,00 35,00 28,50 326 3.200
04500800051 30 1,00 M10 6,00 35,00 28,50 326 3.200
04500800052 30 1,00 M12 6,00 35,00 28,50 326 3.200
04500800053 30 1,00 M14 6,00 35,00 28,50 326 3.200
04500800054 30 1,00 M16 6,00 35,00 28,50 326 3.200
04500800055 38 1,50 M8 8,00 43,00 35,50 560 5.500
00300410040 38 1,50 M10 8,00 43,00 35,50 560 5.500
04500800056 38 1,50 M12 8,00 43,00 35,50 560 5.500
04500800057 38 1,50 M14 8,00 43,00 35,50 560 5.500
04500800058 38 1,50 M16 8,00 43,00 35,50 560 5.500
04500800059 42 1,50 M8 8,00 42,00 39,50 662 6.500
04500800060 42 1,50 M10 8,00 42,00 39,50 662 6.500
04500800061 42 1,50 M12 8,00 42,00 39,50 662 6.500
04500800062 42 1,50 M14 8,00 42,00 39,50 662 6.500
04500800063 42 1,50 M16 8,00 42,00 39,50 662 6.500
04500800064 42 1,50 M20 8,00 42,00 39,50 662 6.500
04500800065 48 1,50 M8 11,00 49,00 45,50 815 8.000
04500800066 48 1,50 M10 11,00 49,00 45,50 815 8.000
04500800067 48 1,50 M12 11,00 49,00 45,50 815 8.000
04500800068 48 1,50 M14 11,00 49,00 45,50 815 8.000
04500800069 48 1,50 M16 11,00 49,00 45,50 815 8.000
04500800070 48 1,50 M20 11,00 49,00 45,50 815 8.000
04500800071 50 1,50 M8 11,00 49,00 47,50 866 8.500
04500800072 50 1,50 M10 11,00 49,00 47,50 866 8.500
00300410041 50 1,50 M12 11,00 49,00 45,50 866 8.500
04500800073 50 1,50 M14 11,00 49,00 47,50 866 8.500
04500800074 50 1,50 M16 11,00 49,00 47,50 866 8.500
04500800075 50 1,50 M20 11,00 49,00 47,50 866 8.500
04500800076 60 1,50 M14 12,00 50,00 57,50 1019 10.000
00300410042 60 1,50 M16 12,00 50,00 57,50 1.019 10.000
04500800077 60 1,50 M20 12,00 50,00 57,50 1019 10.000
04500800078 60 1,50 M24 12,00 50,00 57,50 1019 10.000
04500800079 60 2,00 M14 12,00 50,00 56,50 1019 10.000
00300410043 60 2,00 M16 12,00 50,00 56,50 1.019 10.000
04500800080 60 2,00 M20 12,00 50,00 56,50 1019 10.000
04500800081 60 2,00 M24 12,00 50,00 56,50 1019 10.000
04500800082 60 2,50 M14 12,00 50,00 55,50 1019 10.000
04500800083 60 2,50 M16 12,00 50,00 55,50 1019 10.000
04500800084 60 2,50 M20 12,00 50,00 55,50 1019 10.000
04500800085 60 2,50 M24 12,00 50,00 55,0 1019 10.000

Si vous êtes intéressé(e) par notre famille LJRS, vous serez sûrement intéressé(e) par ces autres familles:

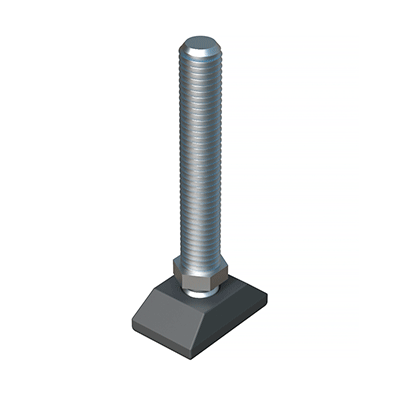

Nos embouts renforcés et filetés pour tubes ronds ont un écrou hexagonal de laiton nickelé incorporé durant le procédé d´injection. Ainsi il permet le montage d´un pied réglable à l´embout de façon rapide et simple (voir notre gamme Pieds Réglables). L´embout est disponible pour des tubes carrés: JTPOA.   Nos embouts renforcés et filetés pour tubes ronds ont un écrou hexagonal de laiton nickelé incorporé durant le procédé d´injection. Ainsi il permet le montage d´un pied réglable à l´embout de façon rapide et simple (voir notre gamme Pieds Réglables). L´embout est disponible pour des tubes carrés: JTPOA.   Nos pieds réglables ont une base renforcée avec une inclination maximum de 15º. Le pied réglable résiste à un poids qui va jusqu´à 1478 kgs. Notre pied réglable a été crée pour des applications où on a besoin d´une bonne finition et de bonnes propriétés mécaniques. Il est disponible avec base antidérapante. <br> Le produit standard est en acier inoxydable de type 304 et il peut également être fabriqué en type 316 sur demande.   L´écrou du pied réglable facilite le montage. a tuerca hexagonal del pie nivelador facilita el ajuste. Le filetage a une inclinaison de 23º à 31º, selon la référence. Si voulez la pièce sans écrou hexagonal: LHVKB.
