Nos embouts renforcés et filetés pour tubes ronds ont un écrou hexagonal de laiton nickelé incorporé durant le procédé d´injection. Ainsi il permet le montage d´un pied réglable à l´embout de façon rapide et simple (voir notre gamme Pieds Réglables). L´embout est disponible pour des tubes carrés: JTPOA.

  Fabrication en couleurs RAL

Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres
Video:

JTPU
JTPU

Référence
Pour Tube
Epaisseur Tube
Métrique (M)
D
d
L
H
Poids Maxi (Kgs.)



Plus
d´infos.
01200100297 40 2,00 à 3,00 M8 40,10 34,00 20,00 8,00 800
01200100298 40 2,00 à 3,00 M10 40,30 33,90 28,00 8,00 800
01200100299 40 2,00 à 3,00 M12 40,30 33,90 28,00 8,00 800
01200100308 48 1,50 M10 48,30 45,90 44,00 8,00 1.000
01200100309 48 1,50 M12 48,30 45,90 44,00 8,00 1.000
01200100310 48 1,50 M14 48,30 45,90 44,00 8,00 1.000
01200100311 48 1,50 M16 48,30 45,90 44,00 8,00 1.000
01200100312 48 1,50 M20 48,30 45,90 44,00 8,00 1.000
01200100321 60 1,50 M14 60,30 57,90 44,00 8,00 1.500
01200100322 60 1,50 M16 60,30 57,90 44,00 8,00 1.500
01200100323 60 1,50 M20 60,30 57,90 44,00 8,00 1.500
01200100324 60 1,50 M24 60,30 57,90 44,00 8,00 1.500
01200100317 60 2,00 M14 60,30 56,90 44,00 8,00 1.500
01200100318 60 2,00 M16 60,30 56,90 44,00 8,00 1.500
01200100319 60 2,00 M20 60,30 56,90 44,00 8,00 1.500
01200100320 60 2,00 M24 60,30 56,90 44,00 8,00 1.500
01200100313 60 2,50 M14 60,30 55,90 44,00 8,00 1.500
01200100314 60 2,50 M16 60,30 55,90 44,00 8,00 1.500
01200100315 60 2,50 M20 60,30 55,90 44,00 8,00 1.500
01200100316 60 2,50 M24 60,30 55,90 44,00 8,00 1.500

Si vous êtes intéressé(e) par notre famille JTPU, vous serez sûrement intéressé(e) par ces autres familles:

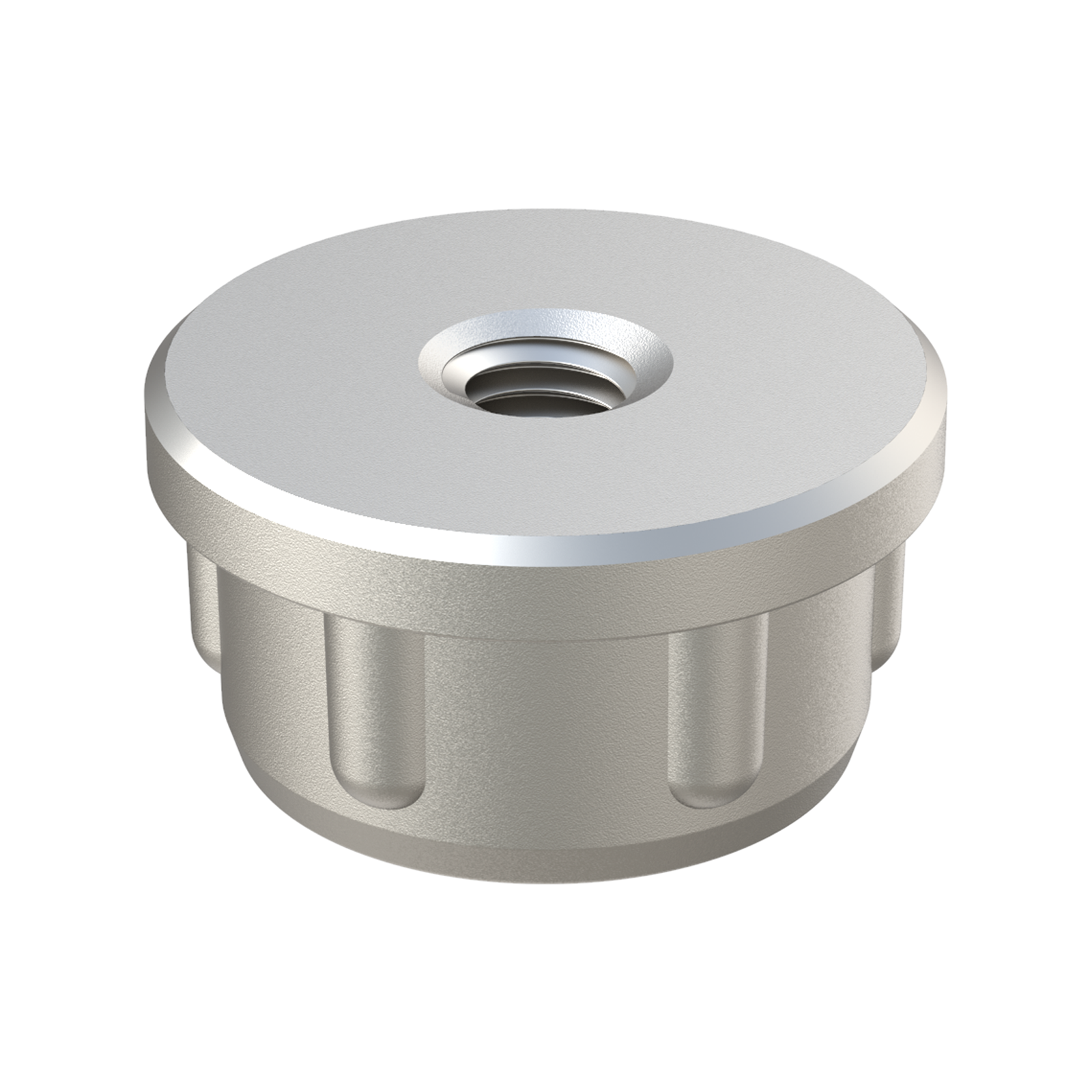

Nos embouts <b>renforcés et filetés</b> LJMR pour tubes ronds sont fabriquées dans un <b>alliage Zamak</b>. Les références <b>Type 1</b> ont une tête arrondie et des nervures de renfort intérieures, qui offrent une plus grande résistance à la pièce, tandis que les références <b>Type 2</b> ont une tête sans rayon et n'ont pas de nervure intérieure de renfort. <br><br> Disponibles pour: Tubes carrés: <b><a href=' https://www.iscsl.fr/embout-zamak-tube-carre/ljm/'target='_top'>LJM</a></b> / Tubes rectangulaire: <b><a href=' https://www.iscsl.fr/embout-zamak-tube-rectangle/ljmz/'target='_top'>LJMZ</a></b> / Tubes ovales: <b><a href='https://www.iscsl.fr/embout-zamak-tube-oval/ljmo/'target='_top'>LJMO</a></b>   Nos pieds réglables ont une base renforcée avec une inclination maximum de 15º. Le pied réglable résiste à un poids qui va jusqu´à 1.300 kgs. Notre pied réglable a été crée pour des applications où on a besoin d´une bonne finition et de bonnes propriétés mécaniques. Il est disponible avec base antidérapante. <br> Le produit standard est en acier inoxydable de type 304 et il peut également être fabriqué en type 316 sur demande. Disponible aussi avec une base anti-glisse fabriquée en TPV.   Nos pieds de nivellement LHVL en acier zingué sont conçus pour des <b>applications de machines</b> et supportent une charge allant jusqu’à <b>30 000 N</b>. Les valeurs de charge sont calculées dans des conditions statiques et à mi-longueur de la vis. En cas de vibrations ou de charges dynamiques, ces valeurs doivent être réduites.<br> La base comprend <b>4 trous</b> de 12,50 mm de diamètre pour permettre la fixation au sol. Le filetage possède une <b>inclinaison de 8º</b> afin de compenser les irrégularités du sol.<br> Chaque référence est disponible avec une <b>semelle antidérapante en caoutchouc NBR vulcanisé, 80 Shore</b>. Cette base peut être percée pour utiliser les trous de fixation.<br> Nous pouvons également fournir un <b>écrou hexagonal pour fixer l’axe et éviter l’inclinaison</b>. Cette option n’est disponible que pour les variantes sans base antidérapante (type 1). Veuillez contacter notre service commercial si vous êtes intéressé.   Nos pieds de nivellement LHVL en acier zingué sont conçus pour des <b>applications de machines</b> et supportent une charge allant jusqu’à <b>30 000 N</b>. Les valeurs de charge sont calculées dans des conditions statiques et à mi-longueur de la vis. En cas de vibrations ou de charges dynamiques, ces valeurs doivent être réduites.<br> La base comprend <b>4 trous</b> de 12,50 mm de diamètre pour permettre la fixation au sol. Le filetage possède une <b>inclinaison de 8º</b> afin de compenser les irrégularités du sol.<br> Chaque référence est disponible avec une <b>semelle antidérapante en caoutchouc NBR vulcanisé, 80 Shore</b>. Cette base peut être percée pour utiliser les trous de fixation.<br> Nous pouvons également fournir un <b>écrou hexagonal pour fixer l’axe et éviter l’inclinaison</b>. Cette option n’est disponible que pour les variantes sans base antidérapante (type 1). Veuillez contacter notre service commercial si vous êtes intéressé.   Nos pieds de nivellement JTPP ont une base renforcée avec une inclinaison maximale de <b>15º</b>. Ils supportent une charge allant jusqu’à <b>14.500 N</b>.<br><br>Ce pied de nivellement est conçu pour des applications nécessitant une bonne finition et de bonnes propriétés mécaniques. Il peut être fourni avec une <b>base antidérapante</b>.<br><br>La version standard est fabriquée en <b>acier inoxydable type 304</b>, et sur demande, nous pouvons la produire en type 316.
