Embout angulaire pour tube rond LGS


Description et caractéristiques

Nos embouts sont pour des tubes ronds et ont été crées avec une base inclinée. Ils sont parfaits pour empiler des chaises. Ils sont disponibles avec base en feutre.
  Fabrication en couleurs RAL

Documentation technique et conformité

  • Plans PDF
  • UL94
  • IP
  • RoHS
  • Mesures exprimées enMillimètres
  • Ligne BIOBIO LINE les références suivantes sont aussi disponibles en matière respectueuse pour l'environnement. Contactez notre bureau des Ventes pour obtenir plus d'informations.
  • Vidéo

Images et plans techniques

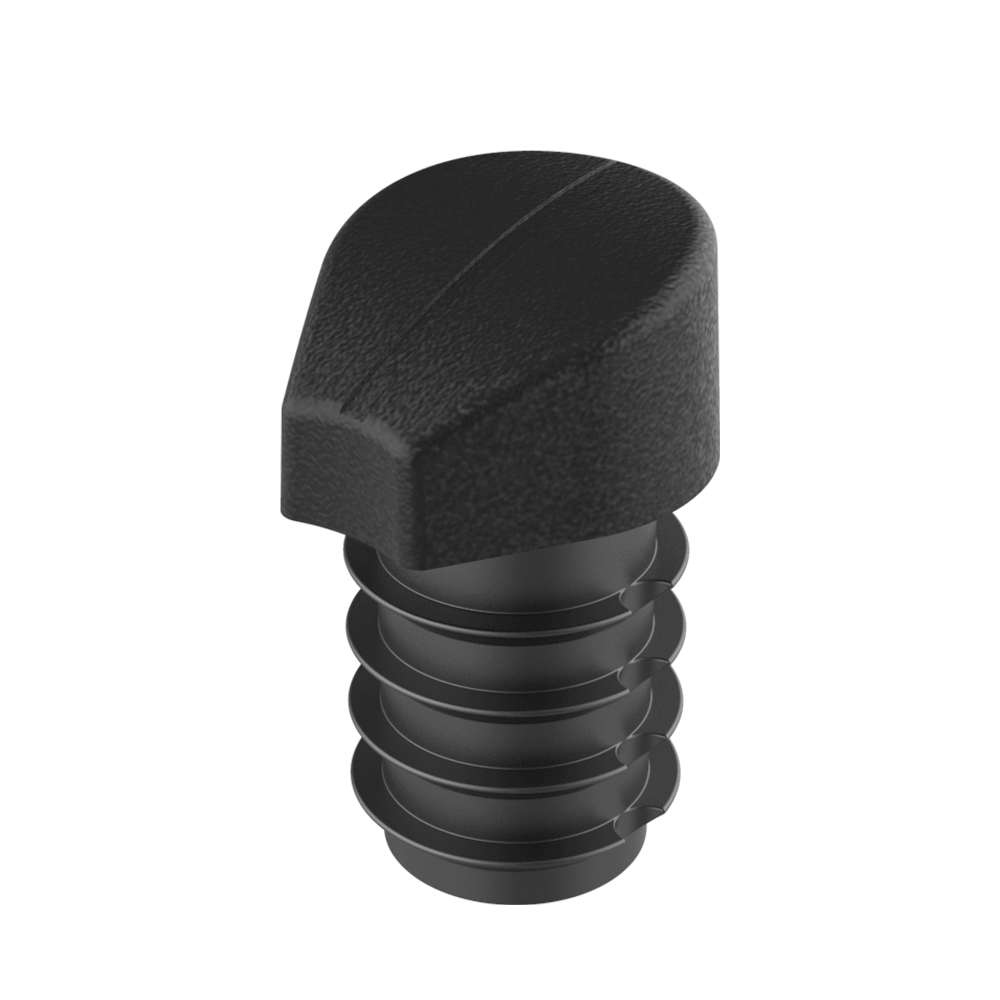

Vue du produit

Embout angulaire pour tube rond LGS - Vue du produit

Plan coté

Embout angulaire pour tube rond LGS - Plan coté

Vidéo


Références et dimensions de Embout angulaire pour tube rond

Référence
Pour Tube (D)
Epaisseur Tube
Inclinaison
H
d
L
d1



Plus
d´infos.
00300400929 18,00 1,50 à 2,00 12º à 18º 11,40 12,00 21,00 15,60
00300400930 18,00 1,50 à 2,00 18º à 22º 13,70 12,00 21,00 15,60
00300400931 20,00 1,50 à 2,00 12º à 18º 12,10 14,00 23,00 17,60
00300400932 20,00 1,50 à 2,00 18º à 22º 14,50 14,00 23,00 17,60
00300400933 22,00 1,50 à 2,00 12º à 18º 12,90 16,00 25,00 19,60
00300400934 22,00 1,50 à 2,00 18º à 22º 15,30 16,00 25,00 19,60
00300400935 25,00 1,50 à 2,00 12º à 18º 13,80 19,00 28,00 22,60
00300400936 25,00 1,50 à 2,00 18º à 22º 16,30 19,00 28,00 22,60

Si vous êtes intéressé(e) par notre famille LGS, vous serez sûrement intéressé(e) par ces autres familles:

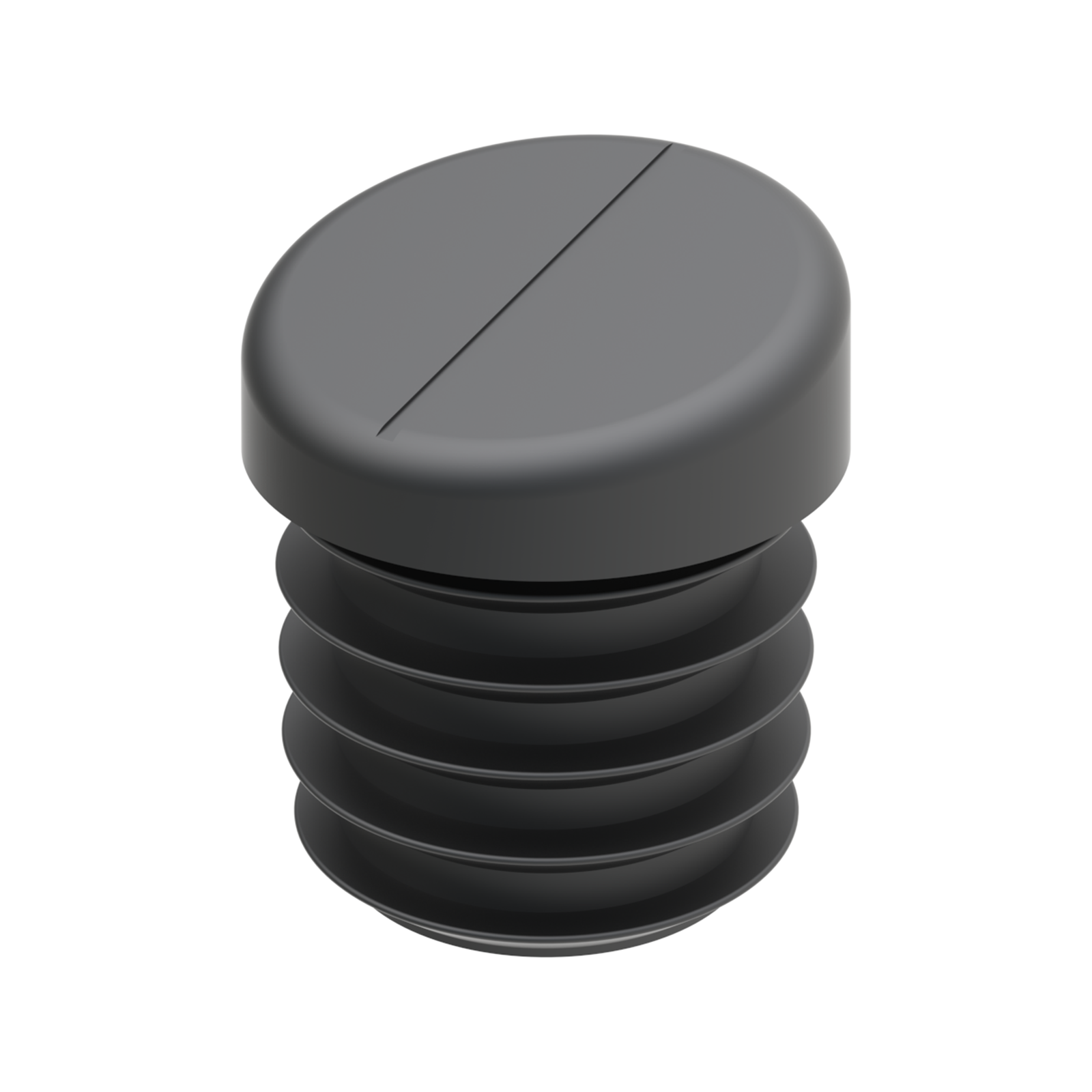

Embout inclinable pour tube rond LGR   Embout angulaire avec base spéciale pour tube rond LGRL   Embout angulaire pour tube rond LGRS   Embout angulaire pour tube rond LGS
