Notre écrou pour presse-étoupe en laiton, à été fait pour pouvoir être utilisées avec différentes mesures de filetage et pour pouvoir être utilisées pour de nombreuses applications différentes. L´écrou le rend étanche, ainsi il peut être utilisé avec un presse-étoupe. L´écrou est idéal pour les applications qui requièrent peu de hauteur et une grande résistance.

Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres
Video:


Référence
Filetage Métrique
H
SW



Plus
d´infos.
01500800097 M12 2,80 15,00
01500800098 M16 2,80 19,00
01500800099 M20 3,00 26,00
01500800100 M25 3,50 30,00
01500800101 M32 4,00 36,00
01500800102 M40 4,50 46,00
01500800103 M50 5,00 60,00
01500800104 M63 5,50 70,00
01500800087 PG 7 2,80 15,00
01500800088 PG 9 2,80 18,00
01500800089 PG 11 3,00 21,00
01500800090 PG 13,5 3,00 23,00
01500800091 PG 16 3,00 24,00
01500800092 PG 21 3,50 32,00
01500800093 PG 29 4,00 41,00
01500800094 PG 36 5,00 51,00
01500800095 PG 42 5,00 60,00
01500800096 PG 48 5,50 64,00

Si vous êtes intéressé(e) par notre famille PRTUM, vous serez sûrement intéressé(e) par ces autres familles:

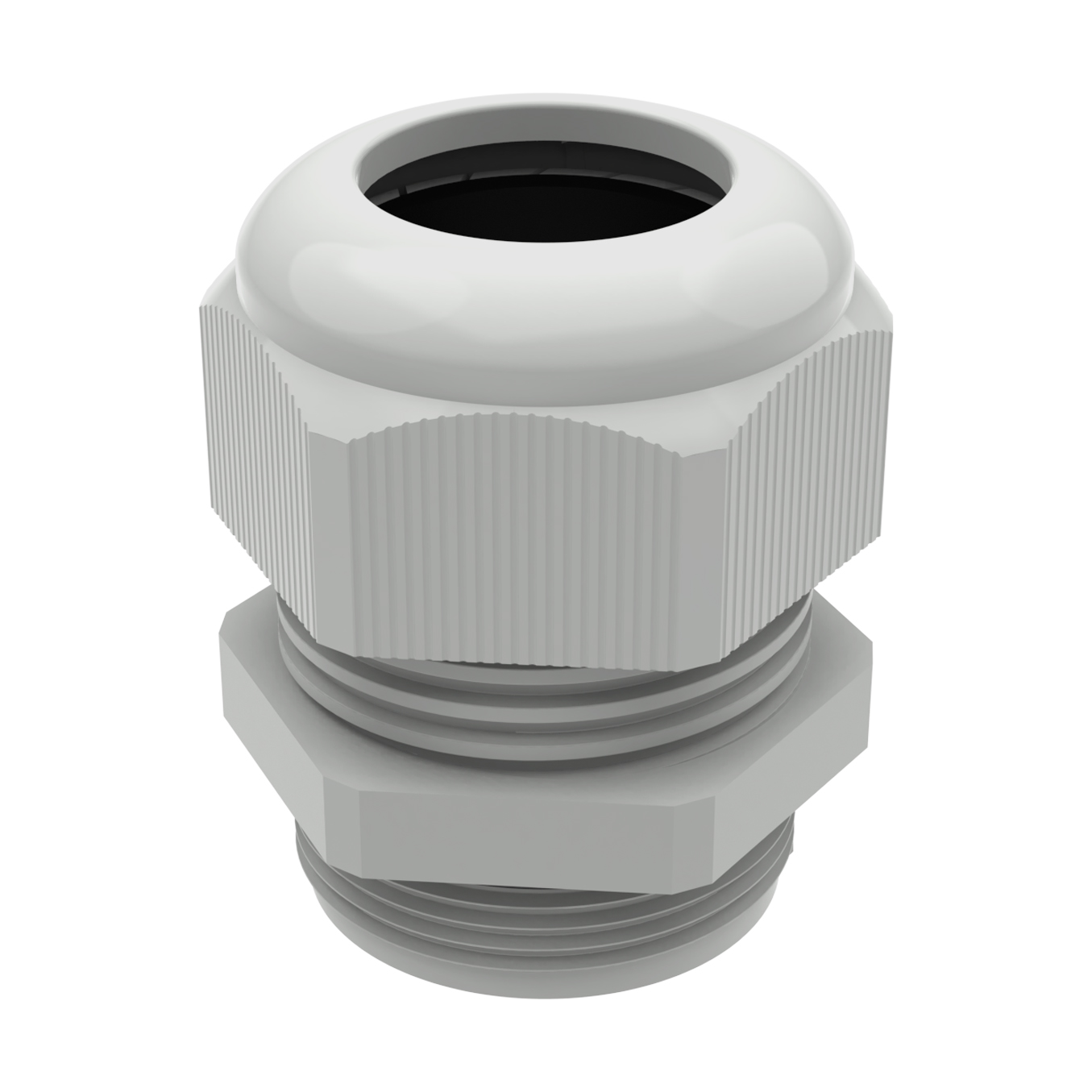

Les presse-étoupes PRPRE avec système de serrage lamellaire sont conçus pour assurer un maintien sécurisé et fiable des câbles dans des environnements industriels exigeants. Ils sont disponibles avec un <b>filetage métrique, PG, GAS et NPT</b>, et dans les couleurs <b>RAL 9005 (Noir), RAL 7001 et RAL 7035 (Gris)</b>.<br><br>
Ces presse-étoupes se divisent en deux séries principales, avec des caractéristiques spécifiques adaptées à différents besoins :<br><br>
<b>Série AA – Avec filetage interne trapézoïdal (anti-desserrage)</b><br>
Fabriqués en <b>Polyamide 6</b> avec un joint en <b>néoprène</b>.<br>
Plage de température d’utilisation : <b>-40°C à +100°C</b>.<br>
<b>Indice de protection : IP68</b>.<br>
<b>Autoextinguibles UL94-V2</b>.<br>
Certifications : <b>VDE (EN 62444), UL, c-UL-us, DNV</b>.<br>
Le <b>filetage interne trapézoïdal</b> évite le desserrage accidentel entre le corps et l’écrou.<br>
Les modèles de couleur <b>noire (RAL 9005)</b> sont <b>résistants aux UV</b>.<br>
Équipés d’<b>anneaux d’étanchéité prémoulés</b> agissant comme O-Ring.<br><br>
<b>Série BB – Avec dents de sécurité internes (anti-vibrations)</b><br>
Fabriqués en <b>Polyamide 6</b> avec un joint en <b>chloroprène</b> et un <b>O-Ring intégré</b>.<br>
Plage de température d’utilisation : <b>-20°C à +100°C</b>, pics jusqu’à <b>+150°C</b>.<br>
<b>Indice de protection : IP66/IP68</b> (jusqu’à 5 bar) et <b>Type 4X</b> (UL 50E).<br>
<b>Autoextinguibles UL94-V2</b>.<br>
Certifications : <b>VDE (EN 62444), UL (UL 514B), CSA C22.2, DNV GL</b>.<br>
Conçus avec des <b>dents de sécurité internes</b> pour une protection anti-vibrations.<br>
Incluent des <b>anneaux d’étanchéité intégrés</b> à la base pour une meilleure étanchéité.<br><br>

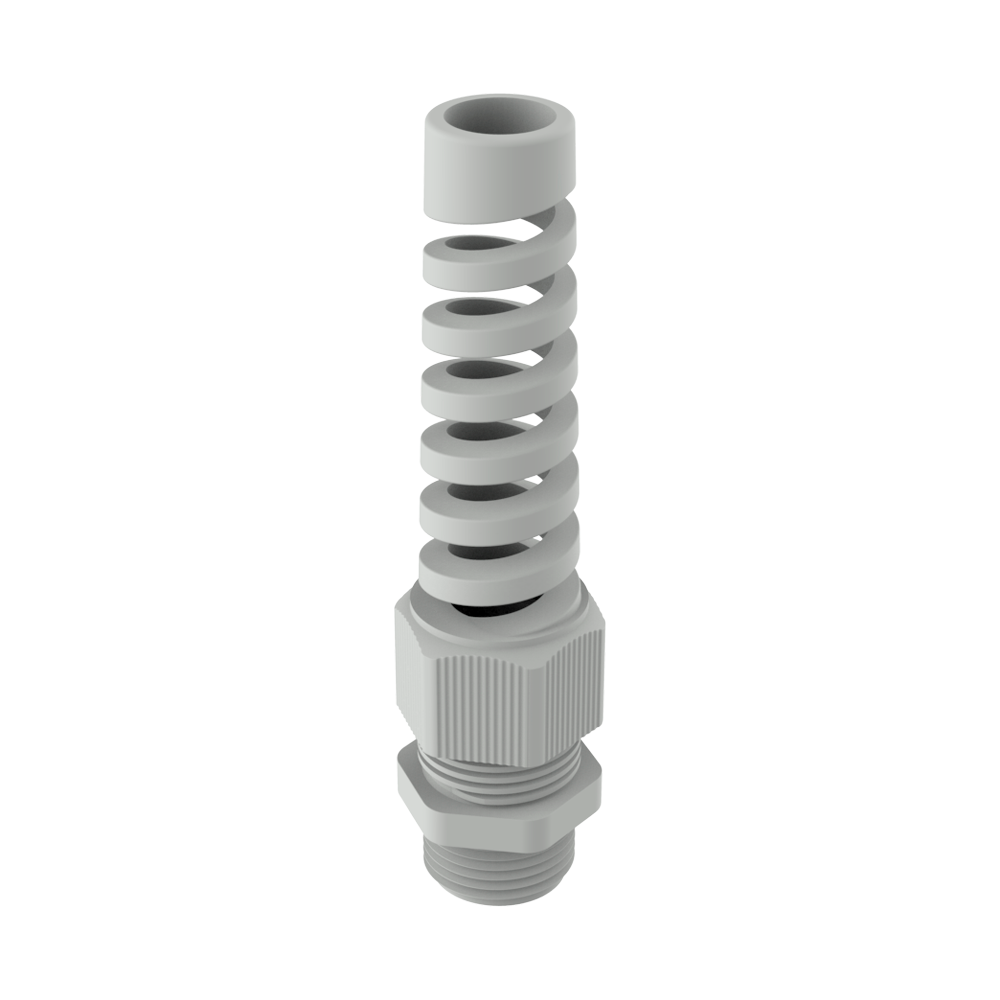

Les deux séries sont conçues selon la norme <b>IEC/EN 62444</b> et assurent une solution robuste, durable et sûre pour des applications électriques, mécaniques et extérieures.   Les presse-étroupes flexibles PRPRF, fabriqués selon <b>DIN EN 62444/50262</b>, permettent que el câble bouge librement et de forme continue aussi et offrent une excelente protection, ainsi qu'aux vibrations. Le corps se fabrique en <b>PA6</b> (nylon6) et le joint interne en <b>CR</b> (Caoutchouc - Chloroprène). Il répond au IP66 et IP698 (jusqu'à 5 bar) type 4X (UL 50E). Pour une étanchéité optimale, nous recommandons utiliser un contre-écrou (famille <a href='

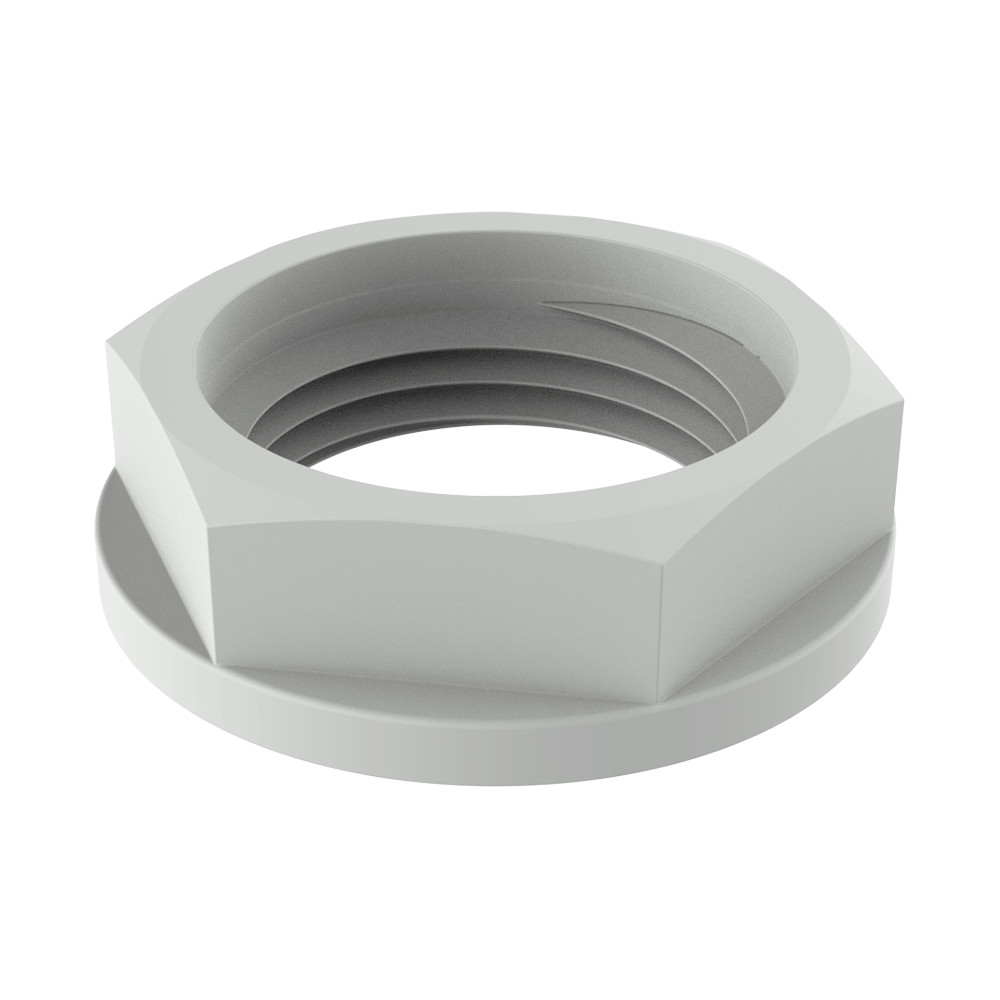

https://www.iscsl.fr/ecrou-presseetroupe-metrique/prtu/
' target='_blank'><b>PRTU</b></a>, <a href='
https://www.iscsl.fr/ecrou-presseetroupe/prtum/
' target='_blank'><b>PRTUM</b></a>, <a href='

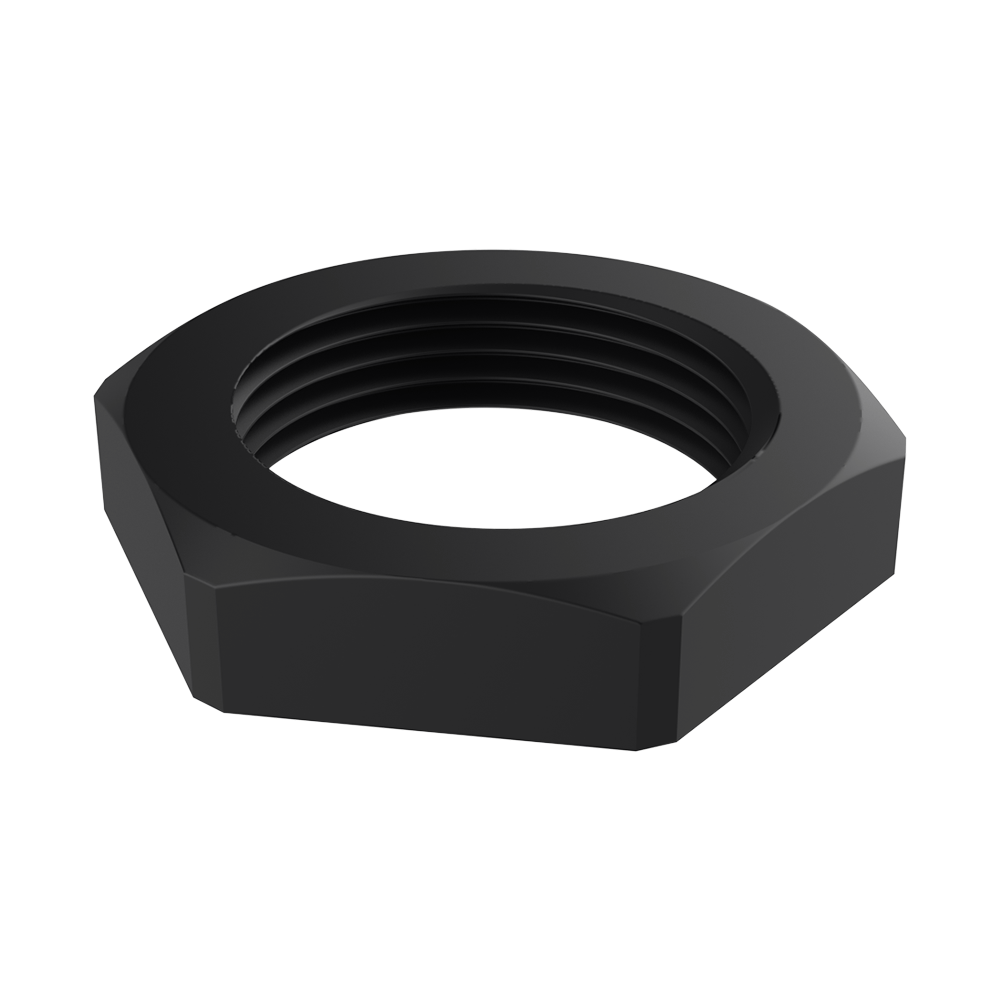

https://www.iscsl.fr/ecrou-presseetroupe/prtue/

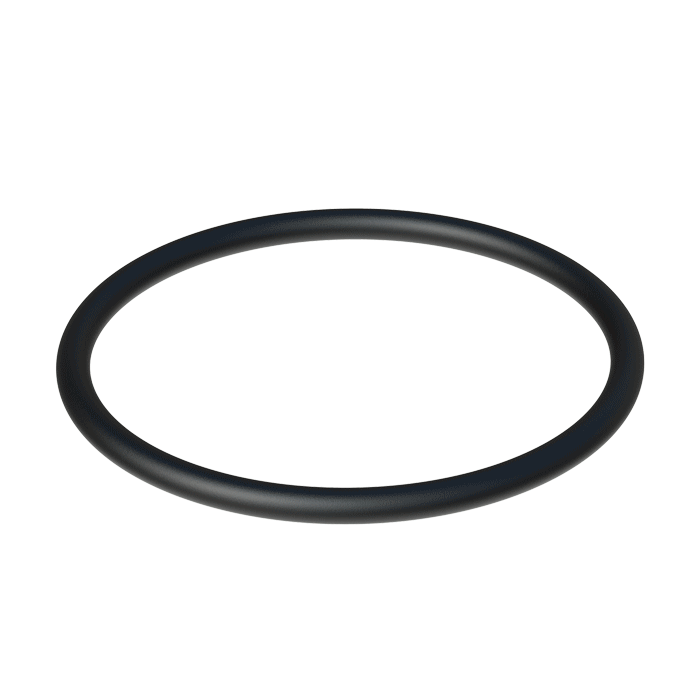

' target='_blank'><b>PRTUE</b></a>) et le joint plat (<a href='
https://www.iscsl.fr/joint-metrique-et-pg/prp/
' target='_blank'><b>PRP</b></a>), qui se vendent séparemment.<br>Les trois couleurs sont résistentes aux rayons UV (F1 selon UL 746C). En fabrication spéciale, nous pouvons proposer les couleurs RAL3020 (rouge), RAL9003 (blanc) y RAL5015 (bleu), et aussi des joints de rechange pour câbles multiconducteurs ou plats. <br><br>Normes et certifications: VDE (EN 62444), UL (UL 514B, CSA C22.2 Nr. 18.3-12 et 94.2-15), c-CSA-us (CSA C22.2), DNV GL (EN 62444). <i>Icertaines réglementations peuvent ne pas couvrir toutes les tailles ; veuillez consulter notre service commercial</i>.   Nos joints ont été crées pour assurer l´étanchéité de nos presse-étoupes PRPRE et nos bouchons PRTH et PRT. Les joints peuvent être utiles pour la majorité des applications industrielles, même pour celle où intervient de l´eau, des huiles, des hydrocarbures, et d´autres produits chimiques. Nos joints sont disponibles pour les filetages métrique et PG.   Notre écrou pour presse-étoupe à été fait pour pouvoir être utilisées avec différentes mesures de filetage et pour pouvoir être utilisées pour de nombreuses applications différentes. L´embase de l´écrou le rend étanche, ainsi il peut être utilisé avec un presse-étoupe. L´écrou offre une excellente résistance aux produits chimiques (voir fiche technique), un bon niveau de rigidité diélectrique, ne s´oxide pas et prévient les dommages dûs à la surtension.   Notre écrou pour presse-étoupe à été fait pour pouvoir être utilisées avec différentes mesures de filetage et pour pouvoir être utilisées pour de nombreuses applications différentes. L´écrou le rend étanche, ainsi il peut être utilisé avec un presse-étoupe. L´écrou offre une excellente résistance aux produits chimiques (voir fiche technique), un bon niveau de rigidité diélectrique, ne s´oxide pas et prévient les dommages dûs à la surtension.
