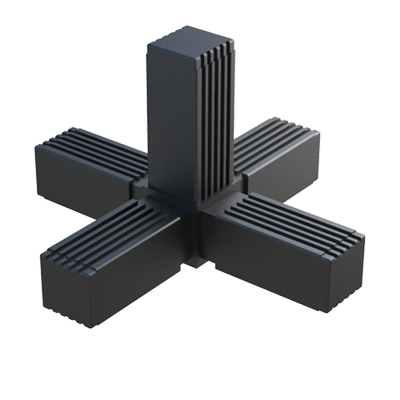

Notre raccord en A a été crée pour connecter 5 tubes carrés.

Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres
Video:


Référence
Pour Tube
Epaisseur Tube
L
H



Plus
d´infos.
02300400229 13,50 x 13,50 1,25 20,00 13,00
02300900178 20 x 20 1,50 32,00 20,00
02300400230 25 x 25 1,50 49,00 25,00
02300900179 25 x 25 2,00 40,00 25,00
02300900165 30 x 30 1,50 50,00 30,00
02300900172 40 x 40 2,00 55,00 40,00

Si vous êtes intéressé(e) par notre famille THCAK, vous serez sûrement intéressé(e) par ces autres familles:

Notre raccord en A a été crée pour connecter 5 tubes carrés. Il est fourni sans coeur en acier ou avec un coeur en acier (d´acier, en acier inoxidable, ou en acier zingué).   Nos embouts pour tubes carrés ont une finition de type toit (pyramide tronquée). L´embout est disponible pour des tubes rectangulaires: LFS.   Notre raccord en B a été crée pour connecter 6 tubes carrés. Il est fourni sans coeur en acier ou avec un coeur en acier (d´acier, en acier inoxidable 1.4301 (AISI 304) ou en acier zingué).   Les embouts LE sont conçus pour garantir une <b>bonne fixation</b>, un <b>montage facile</b> et une <b>finition soignée</b>, grâce à la forme arrondie de leur tête. Ils sont utilisés pour obturer des tubes et/ou divers orifices devant résister à des efforts mécaniques, et ils <b><i>sont recommandés comme embouts de finition pour les chaises et/ou les meubles</b></i>.
<br>
Pour une utilisation comme butées coulissantes, et afin de faciliter le montage dans des tubes avec une épaisseur de paroi plus importante, nous recommandons de chanfreiner le diamètre intérieur du tube (env. 0,3 - 0,5 x 60°).
<br>
<b>Couleurs spéciales</b>, <b>logo d’entreprise</b> et fabrication en <b>matériau TPE</b> (antidérapant, réducteur de bruit et résistant à une plage de température plus étendue) peuvent être demandés sur commande, contactez-nous.
<br>
Pour des raisons techniques de production, une bavure résiduelle peut dépasser la cote L. Selon l’article sélectionné, la finition de surface peut varier entre poli et érodé.
