Les embouts LE sont conçus pour garantir une bonne fixation, un montage facile et une finition soignée, grâce à la forme arrondie de leur tête. Ils sont utilisés pour obturer des tubes et/ou divers orifices devant résister à des efforts mécaniques, et ils sont recommandés comme embouts de finition pour les chaises et/ou les meubles.
Pour une utilisation comme butées coulissantes, et afin de faciliter le montage dans des tubes avec une épaisseur de paroi plus importante, nous recommandons de chanfreiner le diamètre intérieur du tube (env. 0,3 - 0,5 x 60°).
Couleurs spéciales, logo d’entreprise et fabrication en matériau TPE (antidérapant, réducteur de bruit et résistant à une plage de température plus étendue) peuvent être demandés sur commande, contactez-nous.
Pour des raisons techniques de production, une bavure résiduelle peut dépasser la cote L. Selon l’article sélectionné, la finition de surface peut varier entre poli et érodé.

  Fabrication en couleurs RAL

Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres
Video:


Référence
Pour Tube
Epaisseur Tube
H
L



Plus
d´infos.
00300400001 10 x 10 1,50 4,00 10,00
00300400003 15 x 15 1,50 5,00 11,50
00300400004 16 x 16 1,50 5,00 12,00
00300400005 18 x 18 1,50 5,00 11,11
00700800720 20 x 20 0,80 à 3,00 2,00 11,50
00300400006 20 x 20 1,50 5,00 12,00
00300400007 22 x 22 1,50 5,00 14,00
00700800721 25 x 25 0,80 à 2,50 2,00 11,60
00300400008 25 x 25 1,50 5,00 13,50
00300400009 25 x 25 3,00 5,00 14,00
00300400010 27 x 27 1,50 5,00 15,00
00700700050 28 x 28 1,00 à 3,00 5,00 11,70
00700800310 30 x 30 1,00 à 2,50 5,00 11,25
00700800722 30 x 30 1,00 à 2,50 2,15 11,40
00300400012 30 x 30 1,50 5,00 13,50
00700800311 30 x 30 2,50 à 5,00 5,00 11,75
00300400013 30 x 30 3,00 5,00 14,50
00300400015 32 x 32 1,00 à 3,50 5,00 11,90
00700800723 35 x 35 0,80 à 2,50 2,00 14,50
00300400017 35 x 35 1,50 5,00 14,50
00300400018 35 x 35 3,00 à 5,00 5,00 15,00
00300400019 38 x 38 1,00 à 3,50 5,00 14,50
00700800724 40 x 40 1,00 à 2,50 2,00 14,80
00300400020 40 x 40 1,50 5,00 14,00
00700800318 40 x 40 3,00 à 5,00 5,00 14,50
00300400021 40 x 40 3,00 5,00 14,50
00300400022 40 x 40 5,00 5,00 14,50
00700800725 45 x 45 1,00 à 2,50 2,00 14,50
00300400023 45 x 45 1,50 5,00 18,00
00300410001 45 x 45 3,00 à 5,00 5,00 14,80
00300410002 48 x 48 1,00 à 2,50 5,00 14,50
00300410003 48 x 48 2,50 à 4,50 5,00 14,50
00700800322 50 x 50 0,80 à 3,00 5,00 14,50
00700800726 50 x 50 1,00 à 2,50 2,00 14,50
00300400024 50 x 50 1,50 5,00 19,00
00300400025 50 x 50 2,60 à 5,00 5,00 19,00
00300400026 50 x 50 5,00 5,00 15,00
00700800328 60 x 60 1,50 à 4,00 5,00 21,00
00300400027 60 x 60 1,50 4,00 19,00
00300400028 60 x 60 3,00 5,00 14,40
00300400029 60 x 60 5,00 4,00 15,00
00300400030 70 x 70 2,00 à 4,00 5,00 19,00
00300400031 70 x 70 3,00 5,00 17,00
00300400032 75 x 75 2,00 à 4,50 6,00 21,20
00300400983 80 x 80 1,50 à 2,50 5,00 17,00
00700800339 80 x 80 2,00 à 4,50 6,00 21,00
00300400034 80 x 80 3,00 à 4,00 5,00 17,00
00300410004 80 x 80 4,00 à 7,00 6,00 21,40
00300400035 90 x 90 2,00 à 5,00 5,00 25,00
00300400036 90 x 90 5,00 5,00 18,00
00300400037 100 x 100 3,00 à 6,00 5,00 23,00
00700800148 100 x 100 5,00 a 8,00 7,20 24,00
00300400038 100 x 100 5,00 5,00 17,60
00300400039 110 x 110 3,00 à 5,00 6,00 24,50
00300400040 120 x 120 2,50 à 5,00 5,00 25,00
00300410005 125 x 125 3,00 à 6,00 6,00 24,50
00700800727 140 x 140 4,00 à 6,00 3,00 35,00
00700800149 150 x 150 5,00 à 8,00 7,00 27,00
00300400041 150 x 150 10,00 à 12,50 7,00 27,00
00700800150 200 x 200 3,00 à 7,00 6,00 34,00

Si vous êtes intéressé(e) par notre famille LE, vous serez sûrement intéressé(e) par ces autres familles:

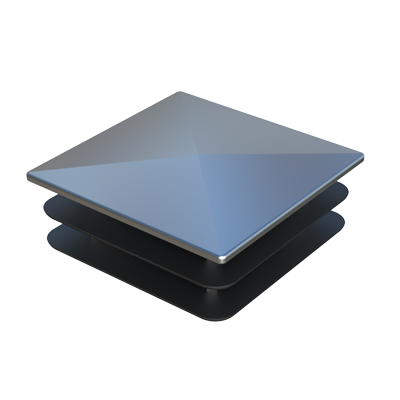

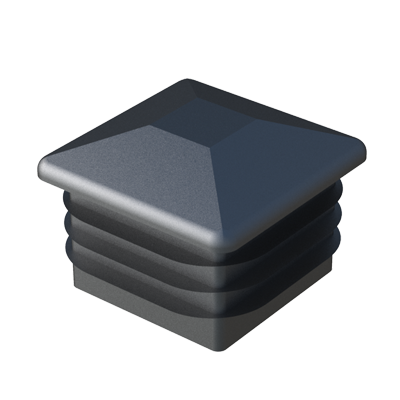

Nos embouts pour tubes carrés ont une finition de type toit (pyramide tronquée). L´embout est disponible pour des tubes rectangulaires: LFS.   Nos embouts pour tubes carrés ont une base métallique (PAS inoxidable), et sont disponibles pour tubes ronds: TGLM, tubes rectangulaires: TGLMX et pour tubes ovales: TGLMO.   Nos embouts <b>carré chromés</b> MTGLA sont faits en <b>ABS</b>, matière idéale pour réaliser le processus de chromage de cette famille de produit. <br><br>
