Support femelle du loquet de fermeture

Catalogue

La famille TAZ représente le support femelle conçu pour s’intégrer de manière directe et efficace avec les dispositifs de fermeture des familles TAB et TAE.
Sa fonction est d’être un logement fixe, jouant le rôle de réceptacle mécanique où s’effectue l’ouverture-fermeture, garantissant l’ancrage, l’alignement et le fonctionnement fiable de l’ensemble.

Plans PDF:
UL94: V2
IP:
RoHS:
Mesures exprimées en: Millimètres
Video:

Référence	L1	I	D	H	C	L	J	Compatible avec les loquets à pousser					Plus d´infos.

50001000200

14,00

7,00

2,80

7,80

5,20

21,20

3,00

TAB / TAE

Si vous êtes intéressé(e) par notre famille TAZ, vous serez sûrement intéressé(e) par ces autres familles:

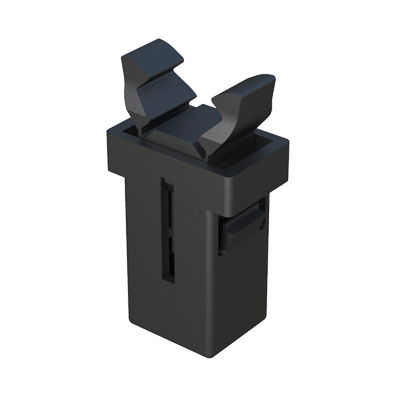

<p>Le <strong>dispositif de fermeture TAB</strong> est un système simple et efficace conçu pour la <strong>rétention et le verrouillage de panneaux ou de capots</strong>, largement utilisé dans les applications industrielles, électriques et de mobilier technique. Son design compact permet un montage rapide et sûr, même dans des espaces réduits.</p>
<p>Fabriqué en <strong>polyamide (PA6 ou PA12)</strong>, il offre une <strong>excellente résistance mécanique et à la fatigue</strong>, ainsi qu’une <strong>grande stabilité dimensionnelle</strong> face aux variations de température et d’humidité. Les versions en <strong>PA12</strong> offrent une <strong>meilleure résistance aux chocs</strong> et de meilleures performances en environnements extérieurs ou humides, tandis que le <strong>PA6</strong> se distingue par sa <strong>rigidité</strong> et son <strong>coût optimisé</strong>.</p>
<p>La plupart des références peuvent être fournies <strong>ouvertes</strong> ou <strong>fermées</strong>, selon les besoins de montage. En position fermée, le dispositif garantit un <strong>verrouillage ferme et permanent</strong> ; en position ouverte, il permet un <strong>pré-montage rapide</strong> et une manipulation aisée avant la fermeture finale.</p>
<p>Disponible en <strong>différentes dimensions</strong> pour s’adapter à diverses épaisseurs de panneaux ou exigences d’application.</p>
<p><strong>Caractéristiques principales</strong><br>
• Matière : <strong>PA6</strong> ou <strong>PA12</strong><br>
• Haute résistance mécanique et durabilité<br>
• Excellent comportement face aux agents chimiques et environnementaux<br>
• Montage rapide sans outils spéciaux<br>
• Disponible <strong>ouverte</strong> ou <strong>fermée</strong><br>
• Différentes tailles et forces d’ouverture/fermeture (Newtons) disponibles</p>
<p><strong>Applications courantes</strong><br>
• Fermeture de boîtiers, panneaux ou capots de protection<br>
• Équipements électriques, électroniques ou de ventilation<br>
• Mobilier technique, présentoirs ou systèmes modulaires<br>
• Solutions de montage rapide en production sérielle</p>

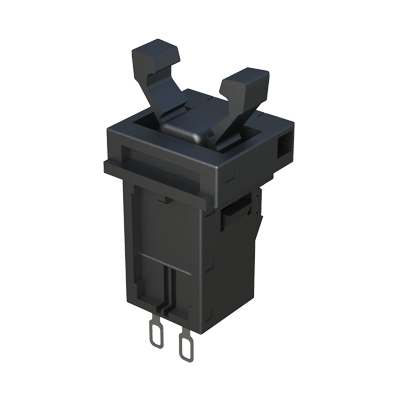

<p>Le <strong>TAE</strong> est un dispositif de fermeture pour panneaux et surfaces qui, en plus de boucher et protéger l’orifice, intègre un <strong>signal électrique d’état</strong>. En une seule pièce, il permet de <strong>fermer l’accès tout en informant le système si le capot est ouvert ou fermé</strong>.</p>
<p><strong>Fonctionnement</strong><br>
Il s’insère à pression dans l’orifice du panneau. Lorsque le capot ou l’élément associé est actionné, le TAE <strong>ouvre ou ferme le circuit de signal</strong>. Ce signal peut être envoyé à un automate (PLC), à une carte de commande ou à un indicateur (voyant, alarme, autorisation de marche). La configuration électrique agit selon l’état (NO/NC), servant de <strong>détecteur de rupture de circuit</strong> et pouvant remplir une fonction de <strong>sécurité</strong> pour éviter les accidents lors de l’accès à certaines zones de l’équipement, ou de <strong>gestion énergétique</strong> en désactivant les consommations inutiles.</p>
<p><strong>Avantages</strong><br>
• Fermeture + signal électrique en une seule pièce.<br>
• Installation rapide, sans outils.<br>
• Évite l’utilisation de microswitches ou capteurs externes.<br>
• Détecteur de rupture de circuit.<br>
• Élément de sécurité et/ou d’économie d’énergie.<br>
• Finition propre et professionnelle du panneau.</p>
<p><strong>Applications</strong><br>
• Systèmes CVC et de ventilation (trappes, filtres, registres)<br>
• Machines industrielles avec capots ou panneaux d’accès<br>
• Équipements électroniques et armoires de commande<br>
• Situations où il est nécessaire de connaître l’<strong>état ouvert/fermé</strong> d’un point de service</p>
