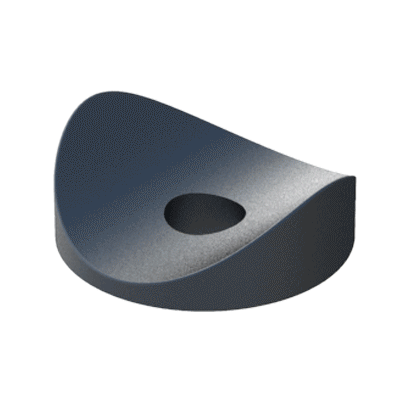

Notre raccord a été crée pour joindre et raccorder des tubes ronds de 12mm à 42mm à une superficie plate. Les références qui commencent par 003 sont fabriquées en polyéthylène noir, et celles qui commencent par 001 en nylon naturel. Pour d´autres couleurs, nous consulter. Si vous voulez raccorder plusieurs tubes, voir notre groupe: Raccords pour tubes.

Matière: LDPE - PA66
Couleurs standard: Naturel - Noir / Fabrication en couleurs RAL
UL94:   V2*
IP:
RoHS:
Mesures exprimées en: Millimètres
Plans PDF:


Référence
Pour Tube
D
d
h

PDF
3D IGS
Ajouter
00300200593 12 à 14 11,00 5,20 2,50
00300200594 16 à 20 15,00 6,20 7,50
00300200595 16 à 20 15,00 6,20 10,00
00300200596 16 à 20 15,00 6,20 12,50
00300200597 16 à 20 15,00 6,20 15,00
00300200598 16 à 20 15,00 6,20 17,50
00300200599 18 à 20 17,00 5,20 2,50
00300200600 18 à 20 17,00 6,20 2,50
00300200601 20 à 23 19,00 5,20 3,00
00300200602 20 à 23 19,00 6,20 3,00
00100202678 20 à 23 19,00 6,60 3,18
00300200603 20 à 23 19,00 5,20 11,50
00300200604 20 à 23 19,00 6,20 11,50
00300200605 24 à 26 22,00 6,20 3,00
00300200606 24 à 26 22,00 8,20 3,00
00300200607 25 à 28 22,00 8,20 3,00
00300200608 25 à 28 22,00 8,20 5,00
00300200609 25 à 28 22,00 8,20 7,50
00300200610 25 à 28 22,00 8,20 10,00
00300200611 25 à 28 22,00 8,20 12,50
00100202680 25 à 28 22,00 5,54 12,70
00300200612 25 à 28 22,00 8,20 15,00
00300200613 25 à 28 22,00 8,20 17,50
00300200614 25 à 28 22,00 8,20 20,00
00300200615 25 à 28 22,00 8,20 22,50
00300200616 25 à 28 22,00 8,20 25,00
00300200617 25 à 28 22,00 8,20 27,50
00300200618 25 à 28 22,00 8,20 30,00
00100202679 25 à 28 22,22 6,53 3,96
00100202681 25 à 28 25,40 6,60 6,35
00300200619 29 à 32 25,00 8,20 3,00
00300200620 29 à 32 25,00 8,20 5,00
00300200621 29 à 32 25,00 8,20 7,50
00300200622 29 à 32 25,00 8,20 10,00
00300200623 29 à 32 25,00 8,20 12,50
00300200624 29 à 32 25,00 8,20 15,00
00300200625 29 à 32 25,00 8,20 17,50
00300200626 29 à 32 25,00 8,20 20,00
00300200627 29 à 32 25,00 8,20 22,50
00300200628 29 à 32 25,00 8,20 25,00
00300200629 29 à 32 25,00 8,20 27,50
00300200630 29 à 32 25,00 8,20 30,00
00100202682 29 à 32 25,40 8,25 6,35
00100202683 30 à 34 28,00 6,35 3,20
00300200631 30 à 34 28,00 6,20 3,50
00300200632 30 à 34 28,00 8,20 3,50
00300200633 30 à 34 28,00 10,20 3,50
00300200631 30 à 34 28,00 6,20 3,50
00100202684 30 à 34 28,50 9,50 6,35
00300200634 38 à 42 35,00 6,20 5,00
00300200635 38 à 42 35,00 8,20 5,00
00300200636 38 à 42 35,00 10,20 5,00
00300200635 38 à 42 35,00 8,20 5,00

Si vous êtes intéressé(e) par notre famille LTS2, vous serez sûrement intéressé(e) par ces autres familles:

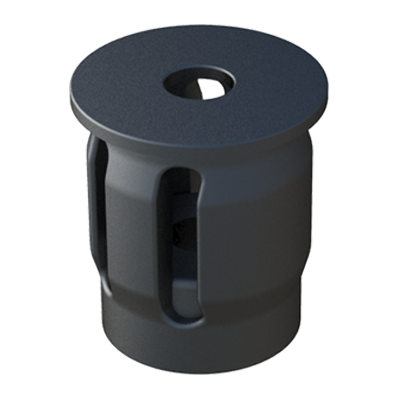

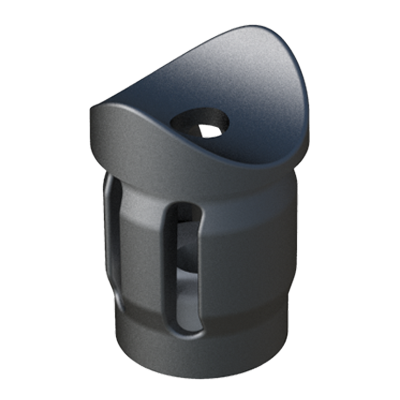

Notre raccord transversal pour tubes ronds sert à y monter un autre tube rond à 90º pour obtenir une connexion en T. Il permet de connecter 2 tubes du même diamètre, ou 2 tubes de diamètres différents.
Notre raccord transversal pour tubes ronds sert à y monter un autre tube rond à 90º pour obtenir une connexion en T. Il permet de connecter 2 tubes du même diamètre, ou 2 tubes de diamètres différents.
Raccord pour connecter des tubes ronds en transversal, qui fonctionne avec les raccords que nous indiquons en suggestions.

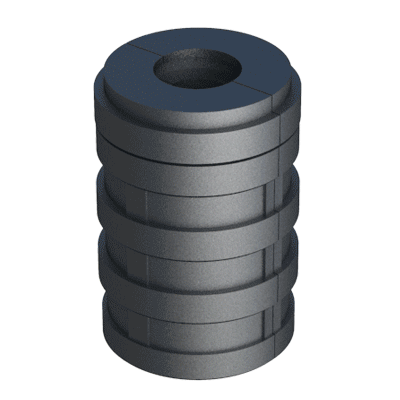

Notre raccord pour tubes ronds a 2 cavités pour écrous hexagonaux. Nous pouvons fournir la pièce sans écrous, avec un écrou en haut, avec un écrou en bas, ou avec 2 écrous. Nous consulter.
