Description et caractéristiques
Notre poignée tubulaire avec bases carrées est fabriquée en aluminium et en nylon renforcé. La poignée est idéale pour son utilisation en équipements de machinerie. Elle a un bon fini.Images et plans techniques

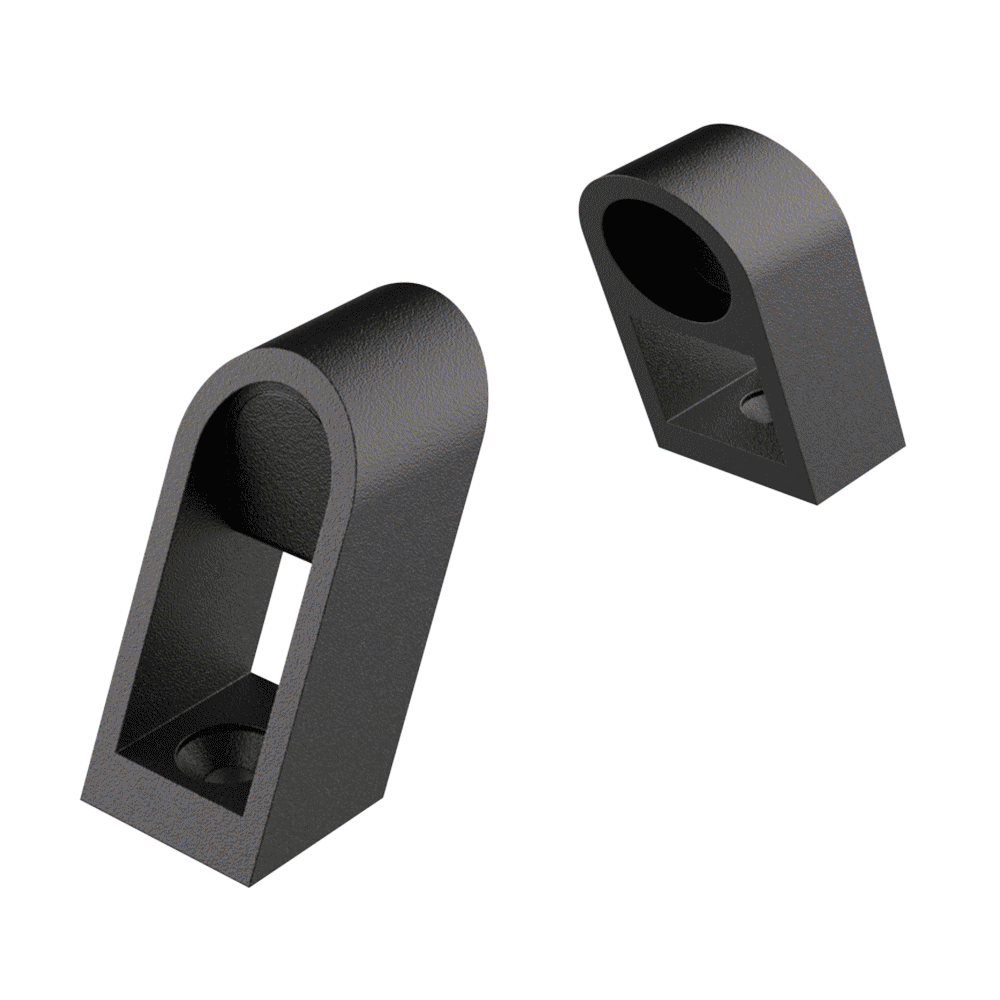

Vue du produit
Plan coté
Vidéo
Références et dimensions de Poignée en aluminium avec bases carrées
| Référence | Diamètre du tube (D) |
L |
A |
B |
C |
h |
d |
Plus d´infos. |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00301400065 | 20 | 200,00 | 47,00 | 23,00 | 27,50 | 53,50 | 6,40 | ||||||
| 00301400066 | 20 | 300,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40 | ||||||
| 00301400067 | 20 | 400,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40 | ||||||
| 00301400068 | 20 | 500,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40 | ||||||
| 00301400069 | 20 | 700,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40 | ||||||
| 00301400070 | 25 | 200,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40 | ||||||
| 00301400071 | 25 | 300,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40 | ||||||
| 00301400072 | 25 | 400,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40 | ||||||
| 00301400073 | 25 | 500,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40 | ||||||
| 00301400074 | 25 | 700,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40 |
