Notre bague passe-câbles s´utilise pour de multiples applications, par exemple pour protéger des câbles, des tubes, ou des ensembles de câbles, ou les arêtes irrégulières de planches de métal. Les bagues passe-câbles sont pourvues de languettes, ce qui permet d´y installer plusieurs câbles, cela permet aussi d´absorber les vibrations et de protéger. Le passe câble s´ajuste à divers diamètres et formes.

Plans PDF:
UL94:   V2
IP:
RoHS:
Mesures exprimées en: Millimètres


Référence
Taille trou panneau (A)
Epaisseur maximale du panneau (G)
Diamètre max. Câble
L
D



Plus
d´infos.
02010000120 12,70 1,60 7,60 6,40 15,20
02010000100 12,70 3,20 7,60 9,80 15,20
02010000132 12,70 6,40 7,60 13,80 15,20
02010000116 15,90 1,60 11,10 6,20 18,50
00101000052 15,90 3,20 11,10 10,30 18,20
02010000101 15,90 3,20 11,10 10,30 18,30
02010000135 15,90 6,40 11,10 14,00 18,30
02010000102 19,00 3,20 12,70 9,90 21,40
00101000053 19,00 3,20 12,70 9,90 22,20
02010000137 19,00 6,40 12,70 12,70 21,25
02010000117 19,10 1,60 12,70 6,40 21,80
02010000103 20,60 3,20 12,70 9,90 22,60
00101000054 20,60 3,60 12,70 10,30 22,60
02010000113 22,20 1,60 14,20 6,40 23,80
00101000055 22,20 3,20 14,20 11,50 23,80
02010000104 22,20 3,20 14,30 11,50 23,80
02010000142 22,20 6,40 14,30 14,00 23,80
02010000114 25,40 1,60 19,00 6,40 27,00
00101000056 25,40 3,20 19,00 11,50 26,90
02010000105 25,40 3,20 19,00 11,50 27,00
02010000145 25,40 6,40 19,00 14,00 27,00
01801100600 27,60 3,20 22,40 11,30 30,80
02010000115 27,80 1,60 20,60 6,40 29,40
00101000057 27,80 3,20 20,60 11,50 29,30
02010000106 27,80 3,20 20,60 11,50 29,40
02010000148 27,80 6,40 20,60 14,00 29,40
02010000112 30,20 3,20 24,10 11,50 31,80
00101000124 31,75 3,20 22,20 11,50 34,50
02010000107 31,80 3,20 25,80 11,50 33,40
02010000108 34,90 3,20 25,40 11,50 37,80
02010000152 34,90 6,40 25,40 14,30 37,80
02010000109 38,10 3,20 26,90 11,40 40,90
02010000154 38,10 6,40 26,90 14,30 40,90
02010000110 44,50 3,20 34,90 11,80 47,50
02010000118 50,80 3,20 41,60 12,40 54,00
02010000111 63,50 6,40 50,00 19,00 66,80
02010000119 76,20 6,40 62,70 19,00 80,00

Si vous êtes intéressé(e) par notre famille MPF, vous serez sûrement intéressé(e) par ces autres familles:

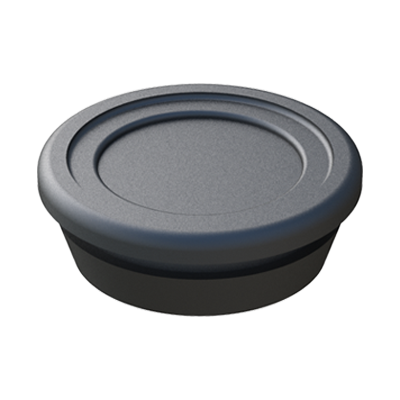

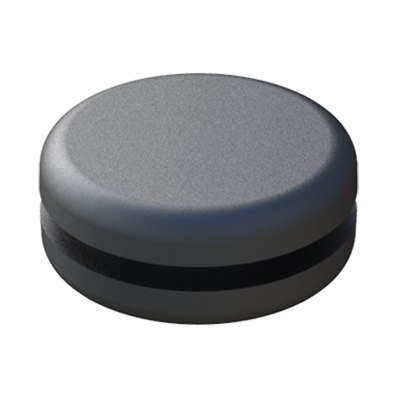

Le design ouvert de nos bagues passe-câbles flexibles permet d´installer le passe-câble après avoir monté les cables. Les câbles peuvent être passés à travers le côté/partie latérale.   Notre passe-câbles est simple mais son utilisation dépasse souvent les passe-câbles communs et peuvent s´utiliser avec une grande variété de diamètre de câbles. Le passe-câble est fourni avec une membrane qui s´ouvre seulement pour laisser passer le câble, ce qui le maintient hermétique depuis le début. Il peut être installé sans outils et conserve son standard IP67 car il n´a besoin d´aucune découpe ou ouverture. Il s´adapte exceptionnelement bien aux câbles qui doivent être installés en angles et applications coudées.   Notre passe-câbles fermé s´installe simplement et facilement pour y monter des câbles qui traversent des panneaux en métal. Le passe-câble se clipse directement dans le trou du panneau. Il peut aussi être utilisé pour fermer un orifice  en vue d´une insertion postérieure de cables, etc… Le passe-câbles fonctionne pour des orifices ronds ou ovales. Comme il est fermé, le passe-câble est idéal pour protéger contre la poussière et l´eau. Le caoutchouc naturel offre une bonne résistance aux acides organiques, aux alcools, et aux fluides de circuits hydroliques de frein.   Notre passe-câbles fermé s´installe simplement et facilement pour y monter des câbles qui traversent des panneaux en métal. Le passe-câble se clipse directement dans le trou du panneau. Il peut aussi être utilisé pour fermer un orifice  en vue d´une insertion postérieure de cables, etc… Le passe-câbles fonctionne pour des orifices ronds ou ovales. Comme il est fermé, le passe-câble est idéal pour protéger contre la poussière et l´eau.   Notre passe-câbles fermé s´installe simplement et facilement pour y monter des câbles qui traversent des panneaux en métal.
