Description et caractéristiques

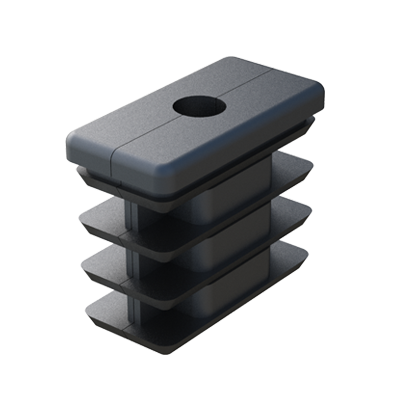

Nos embouts pour tubes rectangulaires sont fabriqués en 2 parties avec un écrou hexagonal incorporé à l´ensemble. Ils sont disponibles pour tubes carrés: LJV. Ils s´utilisent avec nos Pieds réglables, voir notre gamme.
Fabrication en couleurs RAL Images et plans techniques
Vue du produit
Plan coté
Vidéo
Références et dimensions de Embout fileté pour tube rectangulaire
| Référence | Pour Tube |
Epaisseur Tube |
Filetage Métrique |
h |
D x B |
H |
d1 x b1 |
L |
Plus d´infos. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400341 | 25 x 20 | 1,50 | M8 | 6,40 | 25,20 x 20,20 | 5,00 | 22,00 x 18,70 | 33,50 | |||||
| 00300400342 | 40 x 25 | 2,00 | M8 | 6,40 | 40,00 x 25,00 | 5,00 | 35,70 x 22,00 | 33,50 | |||||
| 00300400343 | 45 x 25 | 1,50 | M10 | 8,00 | 45,00 x 24,00 | 5,00 | 42,50 x 22,00 | 22,50 | |||||
| 00300400728 | 50 x 30 | 1,50 | M10 | 5,00 / 30,90 | 50,20 x 30,10 | 5,00 | 46,00 x 28,20 | 46,70 x 27,00 | |||||
| 00300400344 | 60 x 25 | 2,00 | M8 | 6,40 | 60,00 x 25,20 | 5,00 | 56,30 x 21,30 | 33,50 | |||||
| 00300400345 | 60 x 25 | 2,00 | M10 | 8,00 | 60,00 x 25,20 | 5,00 | 56,30 x 21,30 | 33,50 | |||||
| 00300400346 | 70 x 30 | 2,00 | M10 | 8,00 | 70,00 x 30,10 | 5,00 | 67,40 x 28,00 | 33,50 | |||||
| 00300400347 | 80 x 30 | 1,50 | M10 | 8,00 | 80,00 x 30,00 | 5,00 | 76,00 x 39,30 | 33,50 |
