Embout enveloppant avec feutre ou base de PP pour tube rond LORS


Description et caractéristiques

Nos embouts coiffants sont pour des tubes ronds. Il y a la possibilité de solliciter la pièce avec base de feutre ou de polypropilène. Ils sont disponibles aussi pour tubes carrés: LMH, rectangulaires: LMHZ ou pour tubes ovales: LOOS.
  Fabrication en couleurs RAL

Documentation technique et conformité

  • Plans PDF
  • UL94
  • IP
  • RoHS
  • Mesures exprimées enMillimètres
  • Ligne BIOBIO LINE les références suivantes sont aussi disponibles en matière respectueuse pour l'environnement. Contactez notre bureau des Ventes pour obtenir plus d'informations.
  • Vidéo

Images et plans techniques

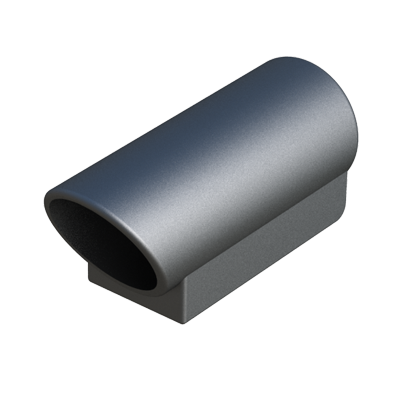

Vue du produit

Embout enveloppant avec feutre ou base de PP pour tube rond LORS - Vue du produit

Plan coté

Embout enveloppant avec feutre ou base de PP pour tube rond LORS - Plan coté

Vidéo


Références et dimensions de Embout enveloppant avec feutre ou base de PP pour tube rond

Référence
Pour Tube (D)
H
A
d
L
D1



Plus
d´infos.
00300400950 22 5,00 48,00 4,60 85,46 29,87
00300400951 25 5,00 48,00 5,00 85,30 32,70
00300400952 28 5,00 48,00 5,00 85,30 35,80
00300400953 30 5,00 48,00 5,00 84,80 38,80
00300400954 32 5,00 48,00 4,80 84,80 41,00
00300400955 35 5,00 48,00 4,80 85,00 45,00
00300400956 38 5,00 48,00 4,80 85,70 48,00
