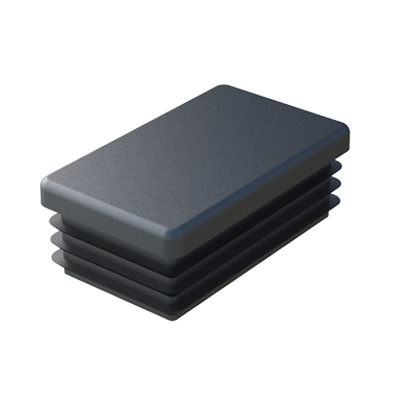

Nos embouts à ailettes sont pour tubes rectangulaires et ont un fini de type toit. Ils sont disponibles pour des tubes carrés: LES.
  Fabrication en couleurs RAL

Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres
Ligne BIO: BIO LINE les références suivantes sont aussi disponibles en matière respectueuse pour l'environnement. Contactez notre bureau des Ventes pour obtenir plus d'informations.
Video:


Référence
Pour Tube
Epaisseur Tube
D x B
H
d x b
d1 x b1
L



Plus
d´infos.
00300400136 25 x 15 1,00 à 2,00 25,00 x 15,00 5,00 19,50 x 10,50 23,50 x 13,50 12,00
00300400695 30 x 10 1,00 à 2,00 30,00 x 10,00 5,00 25,90 x 6,00 29,00 x 9,00 12,00
00300400137 30 x 15 1,50 à 2,00 30,00 x 15,00 5,00 25,50 x 10,50 28,00 x 13,00 12,00
00300400138 30 x 20 1,50 à 2,00 30,00 x 20,00 5,00 25,00 x 15,00 28,20 x 18,10 14,00
00300400696 40 x 15 1,00 à 2,00 40,00 x 15,00 5,00 35,70 x 10,50 38,90 x 13,40 12,00
00300400139 40 x 20 1,00 à 2,00 40,00 x 20,00 5,00 35,50 x 15,00 38,50 x 18,50 14,00
00300400140 40 x 30 1,50 à 2,00 40,00 x 30,00 4,00 35,50 x 25,30 38,00 x 28,00 13,00
00300400141 50 x 20 1,50 à 2,00 50,00 x 20,00 5,00 45,50 x 15,00 48,00 x 18,00 13,00
00300400142 50 x 30 1,50 à 2,00 50,00 x 30,00 5,00 45,50 x 25,50 48,00 x 28,00 13,00
00300400143 50 x 40 1,00 à 2,00 50,00 x 40,00 5,00 43,00 x 33,00 48,50 x 38,50 12,00
00300400144 60 x 20 1,50 à 2,00 60,00 x 20,00 5,00 54,00 x 14,00 58,00 x 18,00 14,00
00300400145 60 x 30 1,50 à 2,00 60,00 x 30,00 5,00 54,00 x 24,00 57,50 x 27,50 14,00
00300400146 60 x 40 1,50 à 2,50 60,00 x 40,00 5,00 52,00 x 32,00 58,00 x 38,00 14,00

Si vous êtes intéressé(e) par notre famille LFS, vous serez sûrement intéressé(e) par ces autres familles:

Les embouts LF sont conçus pour garantir une <b>bonne fixation</b>, un <b>montage facile</b> et une <b>finition soignée</b>, grâce à la forme arrondie de leur tête. Ils sont utilisés pour obturer des tubes et/ou divers orifices devant résister à des efforts mécaniques, et ils <b><i>sont recommandés comme embouts de finition pour les chaises et/ou les meubles</b></i>.
<br>
Pour une utilisation comme butées coulissantes, et afin de faciliter le montage dans des tubes avec une épaisseur de paroi plus importante, nous recommandons de chanfreiner le diamètre intérieur du tube (env. 0,3 - 0,5 x 60°).
<br>
<b>Couleurs spéciales</b>, <b>logo d’entreprise</b> et fabrication en <b>matériau TPE</b> (antidérapant, réducteur de bruit et résistant à une plage de température plus étendue) peuvent être demandés sur commande, contactez-nous.
<br>
Pour des raisons techniques de production, une bavure résiduelle peut dépasser la cote L. Selon l’article sélectionné, la finition de surface peut varier entre poli et érodé.
