Description et caractéristiques
Nos embouts pour tube LGLR sont conçus pour être installés dans des tubes ronds. Ils se distinguent par leur tête sphérique et leur finition de haute qualité.
Fabriqués en PEBD (polyéthylène basse densité), ils intègrent des ailettes améliorant la fixation après installation. Cette gamme couvre des diamètres extérieurs de tube de 16 mm à 80 mm. Selon la référence, la finition peut être lisse ou texturée, avec différents niveaux de texture.
· Matériau : PEBD
· Compatibilité : Tubes ronds
· Plage de diamètres : De 16 mm à 80 mm
· Couleurs standard : Noir, gris et blanc
Les références dont la dimension du tube est exprimée en pouces (R) correspondent aux dimensions courantes du système impérial. Coloris RAL disponibles sur demande ; veuillez contacter notre service commercial pour connaître les conditions de vente.
Fabrication en couleurs RAL Images et plans techniques

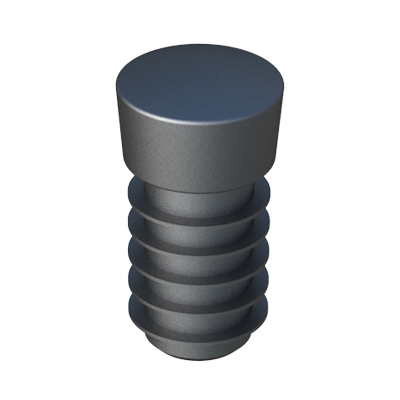

Vue du produit
Plan coté
Vidéo
Références et dimensions de Embout à tête sphérique pour tube rond
| Référence | Pour Tube |
Epaisseur Tube |
H |
L |
Plus d´infos. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00700800620 | 16 | 1,00 à 2,00 | 7,50 | 12,00 | |||||||||
| 00300400228 | 16 | 1,50 | 7,30 | 12,00 | |||||||||
| 00300400229 | 18 | 1,50 | 8,80 | 11,50 | |||||||||
| 00700800621 | 18 | 1,00 à 2,00 | 8,00 | 12,00 | |||||||||
| 31000800300 | 18 | 1,00 à 2,00 | 9,00 | 24,00 | |||||||||
| 00700800622 | 19 | 1,20 à 2,00 | 9,50 | 14,00 | |||||||||
| 00300400230 | 20 | 1,50 | 10,00 | 15,50 | |||||||||
| 00700800623 | 20 | 1,00 à 2,00 | 9,50 | 15,50 | |||||||||
| 31000800301 | 20 | 1,00 à 2,00 | 10,00 | 24,00 | |||||||||
| 00300410071 | 21,34 (R 1/2) |
2,65 | 10,65 | 20,00 | |||||||||
| 00300400231 | 22 | 1,50 | 11,00 | 15,50 | |||||||||
| 00700800624 | 22 | 1,00 à 1,50 | 10,50 | 15,50 | |||||||||
| 00700800625 | 22 | 1,50 à 2,00 | 10,50 | 15,50 | |||||||||
| 31000800302 | 22 | 1,00 à 2,00 | 11,00 | 24,00 | |||||||||
| 00300400232 | 25 | 1,50 | 11,50 | 15,50 | |||||||||
| 00700800626 | 25 | 1,00 à 2,00 | 10,50 | 15,50 | |||||||||
| 31000800303 | 25 | 1,00 à 2,00 | 12,60 | 22,60 | |||||||||
| 00300410072 | 26,70 (R 3/4) |
2,65 | 13,45 | 20,00 | |||||||||
| 00700800627 | 27 | 1,00 à 2,00 | 13,50 | 15,50 | |||||||||
| 00700800628 | 28 | 1,00 à 2,00 | 14,00 | 15,50 | |||||||||
| 00300400233 | 28 | 1,50 | 14,00 | 14,50 | |||||||||
| 00700800630 | 30 | 1,00 à 2,00 | 14,00 | 17,50 | |||||||||
| 31000800304 | 30 | 1,00 à 2,00 | 15,00 | 24,00 | |||||||||
| 00700800631 | 32 | 1,00 à 2,00 | 16,50 | 19,50 | |||||||||
| 00300410073 | 33,40 (R 1) |
3,25 | 16,85 | 20,00 | |||||||||
| 00700800632 | 34 | 1,20 à 2,50 | 17,00 | 19,50 | |||||||||
| 00700800633 | 35 | 1,00 à 2,00 | 16,50 | 19,50 | |||||||||
| 31000800305 | 35 | 1,00 à 2,00 | 17,50 | 24,00 | |||||||||
| 31000800306 | 40 | 1,00 à 2,00 | 20,00 | 24,00 | |||||||||
| 00300400237 | 40 | 1,50 | 21,70 | 11,80 | |||||||||
| 00700800634 | 42 | 1,50 à 2,50 | 21,00 | 30,00 | |||||||||
| 00300410074 | 42,4 (R 1·1/4) |
3,25 | 21,20 | 25,00 | |||||||||
| 00700800635 | 44,50 | 1,20 à 2,00 | 22,00 | 30,00 | |||||||||
| 00700800636 | 45 | 1,50 à 2,50 | 22,00 | 30,00 | |||||||||
| 00700800637 | 48,40 | 1,50 à 2,50 | 24,20 | 30,00 | |||||||||
| 00700800638 | 48,40 | 3,00 à 5,00 | 24,20 | 30,00 | |||||||||
| 00300410075 | 48,26 (R 1·1/2) |
3,25 | 24,20 | 25,50 | |||||||||
| 31000800307 | 50 | 1,00 à 2,00 | 25,00 | 24,00 | |||||||||
| 00700800639 | 50 | 1,50 à 2,50 | 25,00 | 30,00 | |||||||||
| 00700800640 | 51 | 1,20 à 2,50 | 25,50 | 30,00 | |||||||||
| 00700800641 | 57,20 | 1,50 à 2,50 | 29,00 | 35,50 | |||||||||
| 31000800308 | 60 | 1,00 à 2,00 | 30,00 | 24,00 | |||||||||
| 00300400697 | 60 | 1,50 | 30,00 | 39,40 | |||||||||
| 00700800642 | 60 | 1,50 à 2,50 | 30,00 | 40,00 | |||||||||
| 00300410076 | 60,32 (R 2) |
3,65 | 30,15 | 25,00 | |||||||||
| 00700800643 | 76,20 | 2,00 à 3,50 | 38,50 | 40,00 | |||||||||
| 31000800309 | 80 | 1,00 à 3,00 | 23,00 | 19,00 | |||||||||
| 31000800310 | 80 | 3,25 à 5,00 | 23,00 | 19,00 |
