Notre raccord pour tubes rectangulaires est fourni avec ou sans coeur en acier.
 Fabrication en couleurs RAL

Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres


Référence
Pour Tube
Epaisseur Tube
L
H



Plus
d´infos.
02300400131 20 x 15 1,50 37,00 5,00
02300400129 25 x 20 1,50 37,00 5,00
02300400139 30 x 15 1,50 35,50 5,00
02300400002 30 x 20 1,50 37,00 5,00
02300400138 30 x 20 2,00 40,00 3,00
02300400136 40 x 20 1,50 36,00 5,00
02300400258 40 x 20 2,00 50,00 5,00
02300400134 50 x 20 2,00 40,00 5,00
02300400135 50 x 30 2,00 49,00 5,00
02300400132 60 x 40 1,50 48,00 5,00
02300400130 60 x 30 2,00 34,00 5,00
02300400137 60 x 20 2,00 40,00 5,00
02300400133 60 x 40 2,00 48,00 5,00

Si vous êtes intéressé(e) par notre famille SAIAA, vous serez sûrement intéressé(e) par ces autres familles:

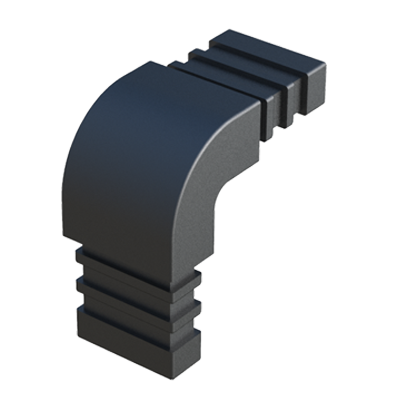

Notre raccord en  L a été crée pour connecter 2 tubes rectangulaires. Le raccord a un design légèrement arrondi pour offrir une meilleure finition.   Notre raccord pour tubes rectangulaires a 2 cavités pour écrous hexagonaux. Nous pouvons fournir la pièce sans écrous, avec un écrou en haut, avec un écrou en bas, ou avec 2 écrous. Nous consulter.   Notre raccord en  L a été crée pour connecter 2 tubes rectangulaires.   Nos embouts avec ailettes pour tubes rectangulaires sont disponibles pour une multitude de tailles. Ils sont disponibles aussi pour des tubes carrés: LE, ovales: LFO, triangulaires: LFD et pour les tubes octogonaux: SLJLO.
