Clip-rivet fait de 2 pièces unies entre elles: un corps en "U" et une punaise en "T". Pour fixer le rivet, introduire le corps dans le trou du panneau, et donner un coup avec un marteau ou avec un outil d'impact. Il est possible d´extraire le rivet en enlevant la tête, ce qui permet de le réutiliser.

Plans PDF:
UL94:   V2
IP:
RoHS:
Mesures exprimées en: Millimètres


Référence
Taille trou panneau
Epaisseur max. du panneau
L
D
H



Plus
d´infos.
00100300490 3,18 0,51 à 2,77 9,07 6,35 2,03
00100300491 4,78 0,51 à 4,42 11,20 9,40 2,60
00100300492 6,35 0,51 à 2,77 12,07 9,53 2,92
00100300493 6,35 0,51 à 4,42 14,10 15,88 2,97

Si vous êtes intéressé(e) par notre famille MRP, vous serez sûrement intéressé(e) par ces autres familles:

Notre Clip-rivet LSBN <b>réutilisable</b> est <b>facile et rapide à installer</b> puisqu'il permet de <b>fixer 2 éléments</b> avec une légère pression et se retire facilement à l'aide d'un <b>Tournevis Phillips</b>.<br>
Ces rivets <i>Push Lock</i> sont très polyvalents et peuvent donc être utilisés dans une grande variété d'applications, notamment dans les secteurs électrique et automobile.<br>
Le trou d'installation varie entre 5,00 mm et 11,00 mm et accepte différentes épaisseurs de panneaux. Ils sont fabriqués en <b>Polyamide (UL94V2)</b> ou en <b>POM (UL94HB)</b> pour certaines références.<br>

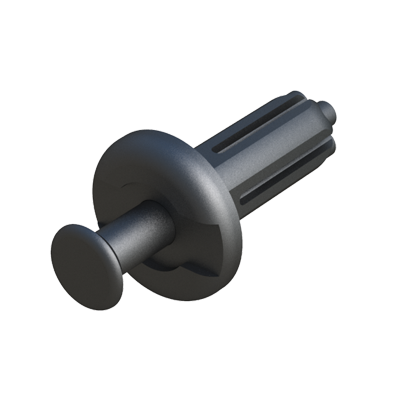

Il peut y avoir des différences dans la finition et le design des différentes références, qui n'affectent pas leur fonctionnalité. C'est pourquoi nous vous recommandons de télécharger le plan individuel de la pièce sélectionnée.   Clou rivet fait de deux pièces, il est facile à extraire en retirant en premier la tête, et ensuite toute la pièce. Le corps incorpore un réduit sous la tête qui permet son extraction par un petit tournevis ou un objet semblable, et même avec l'ongle.   Ce rivet-vis réutilisable est étudié pour fixer des grands composants ou bien des petits montages à leurs panneaux correspondants. En poussant ou en vissant la tête étoilée dans le corps du rivet, le rivet-vis crée une connexion sûre et isolante car les pattes s´écartent. Le rivet peut être démonté avec un tournevis cruciforme, ainsi le rivet vis peut être réutilisé.
