Clip relieur assemblage rapide MRMHF


Description et caractéristiques

Pièce spécifique étudiée pour des applications où les éléments sont sujets au mouvement. L´application la plus connue est en tant que clip/vis relieuse pour livres ou éventails type Pantone, RAL ou cartes de couleurs. Nous proposons l´ensemble complet mâle+femelle.

Documentation technique et conformité

  • Plans PDF
  • UL94
  • IP
  • RoHS
  • Mesures exprimées enMillimètres
  • Vidéo

Images et plans techniques

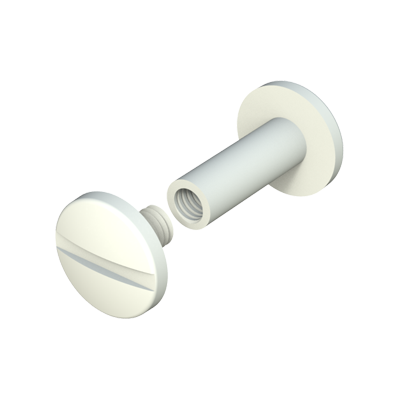

Vue du produit

Clip relieur assemblage rapide MRMHF - Vue du produit

Plan coté

Clip relieur assemblage rapide MRMHF - Plan coté

Vidéo


Références et dimensions de Clip relieur assemblage rapide

Référence
Taille trou panneau
L
A
C
D
H
Type



Plus
d´infos.
00100300808 · 10,80 11,10 · · 1,98 Mâle
00100300805 6,00 12,70 9,91 5,44 3,10 1,78 FEMELLE
00100300803 6,00 15,88 9,91 5,44 3,10 1,78 FEMELLE
00100300807 6,00 19,05 9,91 5,44 3,10 1,78 FEMELLE
00100300806 6,00 25,40 9,91 5,44 3,10 1,78 FEMELLE
00100300804 6,00 31,75 9,91 5,44 3,10 1,78 FEMELLE
