Clip double à lamelles qui permet de connecter deux panneaux d´une façon simple, et en toute sécurité, depuis le centre. Aucune tète de fixation ne sera visible. Ce clip double est rapide et simple à installer d´une simple pression du doigt.

Plans PDF:
UL94:   HB - V2
IP:
RoHS:
Mesures exprimées en: Millimètres
Video:

HDEPR
HDEPR

Référence
Taille trou panneau
A
Epaisseur du panneau
A

A

B
Taille du trou
C
Epaisseur du panneau
C

C

D



Plus
d´infos.
50003000002 4,00 2,60 à 6,30 7,80 1,75 4,00 2,60 à 6,30 7,80 7,50
01300100800 6,00 0,80 à 3,60 7,80 1,00 6,00 0,80 à 3,60 7,80 11,80
01000000003 6,35 0,50 à 6,90 11,10 2,79 6,35 0,50 à 6,90 11,10 8,20
01300100801 7,50 2,30 à 6,40 8,70 0,50 6,00 1,30 à 16,00 16,50 5,00
50003000001 7,50 3,00 à 8,00 17,50 1,00 7,50 3,00 à 8,00 17,50 19,00
01000000004 7,93 à 8,33 2,40 à 7,60 8,76 1,00 7,93 à 8,33 2,40 à 7,60 8,76 12,80
01000000001 7,93 à 8,33 3,20 à 9,50 21,88 1,10 7,93 à 8,33 3,50 à 19,00 11,25 12,70

Si vous êtes intéressé(e) par notre famille HDEPR, vous serez sûrement intéressé(e) par ces autres familles:

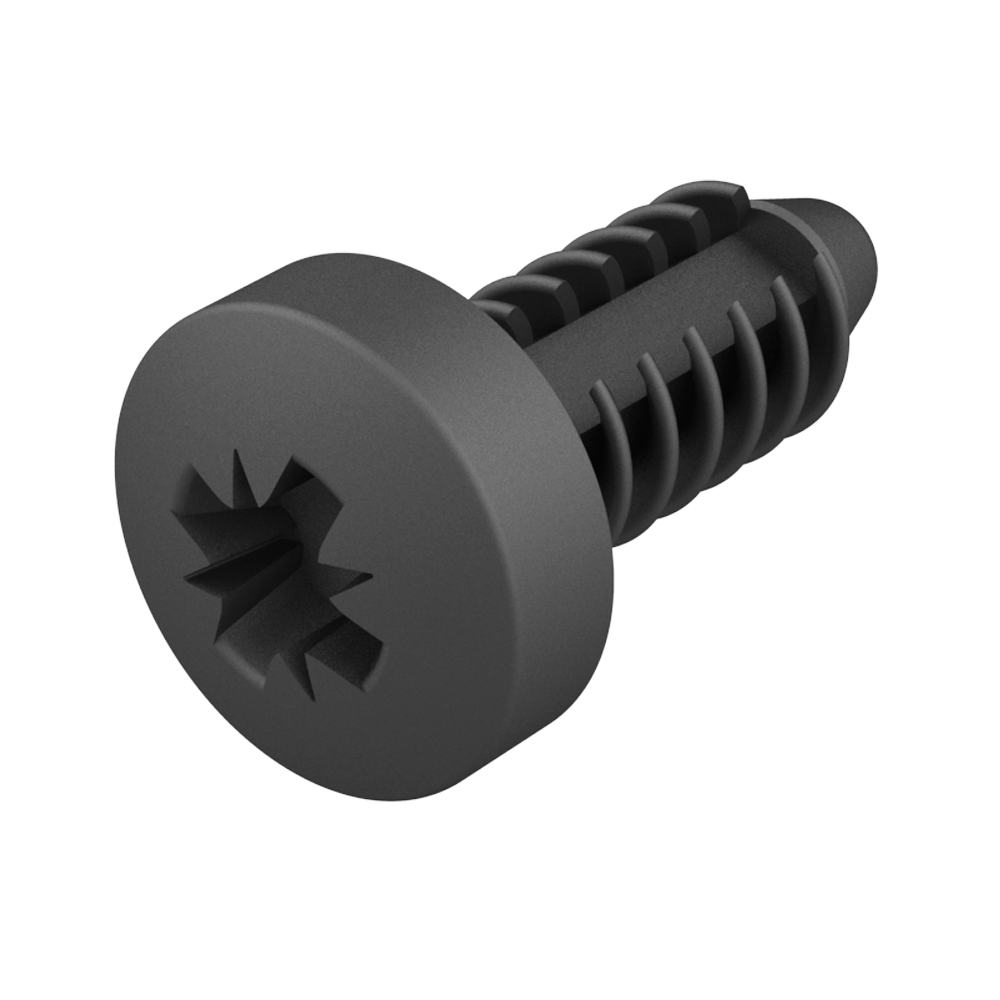

Notre Clip-Vis avec <b>tête cylindrique Pozidriv</b> a une conception hybride qui combine les avantages d'un <b>clip</b> avec ceux d'une <b>vis</b> et même d'une <b>fiche</b>.<br><br> * <i>Installation manuelle facile, il se fixe dans un trou fileté par pression, avec la possibilité de le visser plus tard si une prise plus forte est nécessaire. Il est également possible de le retirer avec un tournevis Pozidriv, de la même manière qu'une vis conventionnelle, il est donc également réutilisable.<br> * Convient pour assembler deux panneaux avec un trou à défoncer métrique et pour protéger ou boucher les trous filetés.<br> * Offre une très bonne adhérence et une bonne finition. Fabriqué en Nylon 66 conforme à la norme UL94V2, il résiste à la corrosion, à l'abrasion et aux vibrations. </i><br><br> <b>Poussez-le comme un trombone, retirez-le comme une vis!</b>   Notre Clip-Vis avec <b>tête cylindrique Phillips</b> a une conception hybride qui combine les avantages d'un <b>clip</b> avec ceux d'une <b>vis</b> et même d'un <b>fiche </b>. <br> <br> * <i>Installation manuelle facile, il se fixe dans un trou fileté par pression, avec la possibilité de le visser plus tard si une prise plus forte est nécessaire. Il est également possible de le retirer avec un tournevis cruciforme, de la même manière qu'une vis conventionnelle, il est donc également réutilisable.<br> * Convient pour assembler deux panneaux avec un trou à défoncer métrique et pour protéger ou boucher les trous filetés.<br> * Offre une très bonne adhérence et une bonne finition. Fabriqué en Nylon 66 conforme à la norme UL94V2, il résiste à la corrosion, à l'abrasion et aux vibrations.</i><br><br> <b>Poussez-le comme un trombone, retirez-le comme une vis!</b>   Notre Clip-Vis avec <b>tête fraisée Phillips</b> a une conception hybride qui combine les avantages d'un <b>clip</b> avec ceux d'une <b>vis</b> et même d'un <b> fiche</b>.<br><br> * <i>Installation manuelle facile, il se fixe dans un trou fileté par pression, avec la possibilité de le visser plus tard si une prise plus forte est nécessaire. Il est également possible de le retirer avec un tournevis cruciforme, de la même manière qu'une vis conventionnelle, il est donc également réutilisable.<br> * Convient pour assembler deux panneaux avec un trou à défoncer métrique et pour protéger ou boucher les trous filetés.<br> * Offre une très bonne adhérence et une bonne finition. Fabriqué en Nylon 66 conforme à la norme UL94V2, il résiste à la corrosion, à l'abrasion et aux vibrations. </i><br><br> <b>Poussez-le comme un trombone, retirez-le comme une vis!</b>   <p>Notre <b>rivet clip MCPXC</b> est une solution de fixation conçue pour assurer une liaison sûre entre les composants grâce à une installation par pression. Sa géométrie cannelée permet un montage rapide et un maintien fiable sans outils spéciaux.</p> <p>Lors de l'insertion, les nervures flexibles se compriment pour traverser l'orifice, puis reprennent leur position initiale, créant ainsi un ancrage mécanique efficace et résistant à la corrosion, à l'abrasion et aux vibrations. Il peut être utilisé dans des trous filetés, lisses, percés ou poinçonnés, ainsi que dans des applications à trou borgne.</p> <p>Cette famille est habituellement utilisée pour la fixation de panneaux, ventilateurs, revêtements, isolants, éléments intérieurs et éléments textiles. Elle est compatible avec des matériaux tels que le plastique, le métal, le bois, le caoutchouc, la mousse et d'autres surfaces présentant différents niveaux de rigidité.</p> <p>· <b>Plage de perçage :</b> de 3 mm à 10 mm<br> · <b>Épaisseur de panneau :</b> de 0,76 mm à 50 mm<br> · <b>Matériau standard :</b> PA6 et PA66<br> · <b>Classifications UL disponibles :</b> HB, V2 et V0</p> <p><i>Nous pouvons fabriquer des versions spéciales en POM et PP, ainsi que des coloris différents du noir standard, sous réserve de quantités minimales de fabrication. En raison des multiples configurations disponibles au sein de cette famille, nous recommandons de demander des échantillons et le plan technique correspondant afin de valider l'application.</i></p>
