Description et caractéristiques
Nos passe-câbles MP permettent de transformer des orifices aux bords non finis, tranchants ou irréguliers en ouvertures lisses, propres et isolées. Ils sont utilisés pour l’isolation et la protection mécanique des câbles électriques et de télécommunication, des tuyaux, flexibles, cordes et lignes de services publics.
Ils disposent de pattes de verrouillage qui s’emboîtent dans les trous par simple pression des doigts et s’adaptent à l’épaisseur maximale du panneau, assurant une fixation ferme. Le type 1 possède deux pattes de chaque côté, tandis que le type 2 en possède une par côté.
Les passe-câbles MP résistent à une force d’extraction de 15,8 kg et sont disponibles en plusieurs dimensions pour des orifices de 4,7 mm à 152,4 mm de diamètre.
· Matériau : Nylon (PA66)
· Couleurs : Noir / Blanc
· Normes : Certaines références répondent aux exigences réglementaires de UL et sont certifiées par la CSA
D’autres couleurs peuvent être fournies sur demande. Consultez notre service commercial pour connaître la quantité minimale de commande requise.
Images et plans techniques

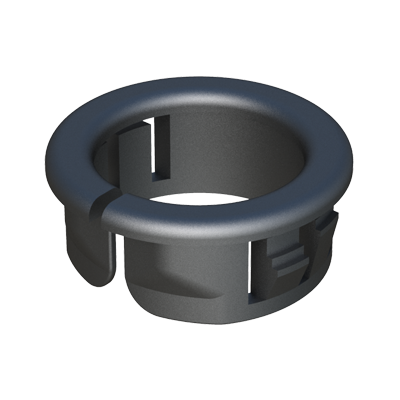

Vue du produit
Plan coté
Vidéo
| 02010000001 | 4,70 | 1,60 | 3,20 | 6,40 | 6,00 | 1,20 | 2 | ||||||
| 00101000001 | 4,80 | 1,60 | 3,20 | 6,40 | 6,00 | 1,60 | 2 | ||||||
| 02010000002 | 5,50 | 1,60 | 3,20 | 7,10 | 6,00 | 1,60 | 2 | ||||||
| 02010000003 | 6,40 | 1,00 | 3,20 | 7,90 | 7,90 | 1,60 | 2 | ||||||
| 02010000004 | 6,40 | 1,60 | 3,60 | 7,90 | 7,90 | 1,60 | 2 | ||||||
| 00101000010 | 6,60 | 1,60 | 3,20 | 8,00 | 8,00 | 1,60 | 1 | ||||||
| 02010000005 | 7,10 | 1,60 | 5,50 | 8,70 | 6,00 | 1,60 | 2 | ||||||
| 02010000008 | 7,90 | 0,50 à 1,20 | 6,30 | 9,50 | 6,00 | 1,60 | 2 | ||||||
| 02010000006 | 7,90 | 1,60 | 4,80 | 9,50 | 7,90 | 1,60 | 2 | ||||||
| 02010000007 | 7,90 | 1,60 | 6,30 | 9,50 | 6,00 | 1,60 | 2 | ||||||
| 00101000011 | 8,00 | 1,60 | 4,80 | 9,50 | 8,00 | 1,60 | 2 | ||||||
| 00101000002 | 8,00 | 1,60 | 6,40 | 9,50 | 6,20 | 1,60 | 2 | ||||||
| 02010000009 | 8,70 | 1,60 | 5,50 | 10,30 | 6,40 | 1,60 | 2 | ||||||
| 02010000014 | 9,50 | 0,50 à 1,20 | 6,30 | 11,10 | 6,40 | 1,60 | 2 | ||||||
| 02010000010 | 9,50 | 1,60 | 6,30 | 11,10 | 6,40 | 1,60 | 2 | ||||||
| 00101000012 | 9,50 | 3,20 | 4,80 | 11,90 | 10,30 | 1,60 | 1 | ||||||
| 02010000011 | 9,50 | 3,20 | 4,80 | 11,90 | 10,30 | 1,60 | 1 | ||||||
| 00101000013 | 9,50 | 3,20 | 6,40 | 11,90 | 10,30 | 1,60 | 1 | ||||||
| 02010000012 | 9,50 | 3,20 | 6,40 | 11,90 | 10,30 | 1,60 | 1 | ||||||
| 02010000013 | 9,50 | 4,30 | 7,10 | 11,90 | 10,30 | 1,60 | 1 | ||||||
| 00101000127 | 9,53 | 1,60 | 6,35 | 11,10 | 6,40 | 1,60 | 2 | ||||||
| 02010000015 | 10,30 | 1,60 | 7,10 | 11,90 | 6,40 | 1,60 | 2 | ||||||
| 02010000016 | 11,10 | 1,60 | 7,90 | 12,70 | 6,40 | 1,60 | 2 | ||||||
| 00101000016 | 11,10 | 3,20 | 6,20 | 13,50 | 10,30 | 1,60 | 1 | ||||||
| 02010000017 | 11,10 | 3,20 | 6,20 | 13,50 | 10,30 | 1,60 | 1 | ||||||
| 00101000014 | 11,10 | 3,20 | 6,40 | 13,50 | 10,30 | 1,60 | 1 | ||||||
| 02010000018 | 11,10 | 3,20 | 6,80 | 13,50 | 10,30 | 1,60 | 1 | ||||||
| 00201000019 | 11,10 | 3,20 | 7,90 | 13,50 | 10,30 | 1,45 | 1 | ||||||
| 02010000019 | 11,10 | 3,20 | 7,90 | 13,50 | 10,30 | 1,60 | 1 | ||||||
| 00101000015 | 11,10 | 3,20 | 8,00 | 13,50 | 10,30 | 1,60 | 1 | ||||||
| 02010000020 | 11,90 | 1,60 | 8,60 | 13,50 | 6,40 | 1,40 | 2 | ||||||
| 00101000003 | 11,90 | 1,60 | 8,80 | 13,50 | 6,40 | 1,60 | 2 | ||||||
| 02010000026 | 12,70 | 0,50 à 1,60 | 9,50 | 14,30 | 6,40 | 1,60 | 2 | ||||||
| 00101000004 | 12,70 | 1,60 | 9,50 | 14,30 | 6,60 | 1,60 | 2 | ||||||
| 02010000021 | 12,70 | 1,60 | 9,50 | 14,30 | 6,40 | 1,50 | 2 | ||||||
| 00101000017 | 12,70 | 3,20 | 6,40 | 14,70 | 10,30 | 1,60 | 1 | ||||||
| 02010000022 | 12,70 | 3,20 | 6,40 | 14,50 | 10,30 | 1,60 | 1 | ||||||
| 02010000023 | 12,70 | 3,20 | 7,90 | 14,50 | 10,30 | 1,60 | 1 | ||||||
| 00101000018 | 12,70 | 3,20 | 8,00 | 14,70 | 10,50 | 1,50 | 1 | ||||||
| 00101000019 | 12,70 | 3,20 | 9,50 | 14,70 | 10,30 | 1,60 | 1 | ||||||
| 02010000024 | 12,70 | 3,20 | 9,90 | 14,50 | 10,30 | 1,60 | 1 | ||||||
| 02010000025 | 12,70 | 6,40 | 9,90 | 14,70 | 14,30 | 1,60 | 1 | ||||||
| 02010000027 | 13,50 | 1,60 | 10,30 | 15,10 | 6,40 | 1,60 | 2 | ||||||
| 00101000005 | 13,50 | 1,60 | 10,60 | 15,20 | 6,40 | 1,60 | 2 | ||||||
| 02010000028 | 14,30 | 3,20 | 7,90 | 16,70 | 10,30 | 1,60 | 1 | ||||||
| 00101000020 | 14,30 | 3,20 | 8,00 | 16,70 | 10,30 | 1,60 | 1 | ||||||
| 00101000021 | 14,30 | 3,20 | 9,50 | 16,70 | 10,30 | 1,60 | 1 | ||||||
| 02010000029 | 14,30 | 3,20 | 9,90 | 16,70 | 10,30 | 1,60 | 1 | ||||||
| 00101000022 | 14,30 | 3,20 | 11,10 | 16,70 | 10,30 | 1,60 | 1 | ||||||
| 02010000030 | 14,30 | 3,20 | 11,10 | 16,70 | 10,30 | 1,60 | 1 | ||||||
| 02010000031 | 15,10 | 1,60 | 11,90 | 16,70 | 6,40 | 1,60 | 2 | ||||||
| 02010000037 | 15,90 | 0,50 à 1,60 | 12,70 | 17,90 | 6,40 | 1,60 | 2 | ||||||
| 00101000006 | 15,90 | 1,60 | 12,70 | 17,90 | 6,40 | 1,60 | 2 | ||||||
| 02010000032 | 15,90 | 1,60 | 12,70 | 17,90 | 6,40 | 1,60 | 2 | ||||||
| 00101000023 | 15,90 | 3,20 | 6,40 | 18,20 | 10,30 | 1,60 | 1 | ||||||
| 02010000033 | 15,90 | 3,20 | 6,40 | 18,20 | 10,30 | 1,60 | 1 | ||||||
| 00101000024 | 15,90 | 3,20 | 11,10 | 18,20 | 10,30 | 1,60 | 1 | ||||||
| 02010000034 | 15,90 | 3,20 | 11,10 | 18,20 | 10,30 | 1,60 | 1 | ||||||
| 00101000025 | 15,90 | 3,20 | 12,70 | 18,20 | 10,30 | 1,60 | 1 | ||||||
| 02010000035 | 15,90 | 3,20 | 12,70 | 18,20 | 10,30 | 1,60 | 1 | ||||||
| 02010000036 | 15,90 | 6,40 | 12,70 | 17,90 | 13,50 | 1,60 | 2 | ||||||
| 02010000038 | 16,00 | 2,50 | 12,00 | 18,50 | 10,30 | 1,60 | 1 | ||||||
| 02010000039 | 17,40 | 3,20 | 12,70 | 19,80 | 10,30 | 1,60 | 1 | ||||||
| 02010000040 | 17,40 | 3,20 | 14,20 | 19,80 | 10,30 | 1,60 | 1 | ||||||
| 00101000026 | 17,50 | 3,20 | 12,70 | 19,80 | 10,30 | 1,60 | 1 | ||||||
| 00101000027 | 17,50 | 3,20 | 14,30 | 19,80 | 10,30 | 1,60 | 1 | ||||||
| 00101000007 | 19,00 | 1,60 | 16,00 | 21,00 | 6,40 | 1,60 | 2 | ||||||
| 02010000047 | 19,10 | 0,50 à 1,60 | 15,90 | 23,80 | 6,40 | 1,60 | 2 | ||||||
| 02010000041 | 19,10 | 1,60 | 15,90 | 21,00 | 6,40 | 1,40 | 2 | ||||||
| 00101000028 | 19,10 | 3,20 | 9,50 | 21,40 | 10,30 | 1,60 | 1 | ||||||
| 02010000042 | 19,10 | 3,20 | 9,90 | 21,60 | 10,30 | 1,60 | 1 | ||||||
| 00101000029 | 19,10 | 3,20 | 12,70 | 21,40 | 10,30 | 1,60 | 1 | ||||||
| 02010000043 | 19,10 | 3,20 | 12,70 | 21,60 | 10,30 | 1,60 | 1 | ||||||
| 00101000030 | 19,10 | 3,20 | 14,30 | 21,40 | 10,30 | 1,60 | 1 | ||||||
| 02010000044 | 19,10 | 3,20 | 14,30 | 21,60 | 10,30 | 1,60 | 1 | ||||||
| 02010000045 | 19,10 | 3,20 | 15,50 | 21,60 | 10,30 | 1,60 | 1 | ||||||
| 00101000031 | 19,10 | 3,20 | 15,90 | 21,40 | 10,30 | 1,60 | 1 | ||||||
| 02010000046 | 19,10 | 6,40 | 15,90 | 21,00 | 13,50 | 1,60 | 2 | ||||||
| 02010000048 | 19,80 | 1,60 | 15,90 | 21,80 | 6,40 | 1,60 | 2 | ||||||
| 00101000008 | 19,90 | 1,60 | 16,00 | 21,50 | 6,40 | 1,60 | 2 | ||||||
| 02010000049 | 20,00 | 2,50 | 16,00 | 22,60 | 10,30 | 1,60 | 1 | ||||||
| 00101000032 | 20,60 | 3,20 | 14,30 | 22,60 | 10,30 | 1,60 | 1 | ||||||
| 02010000050 | 20,60 | 3,20 | 14,30 | 22,60 | 10,30 | 1,60 | 1 | ||||||
| 00101000033 | 20,60 | 3,20 | 15,90 | 22,60 | 10,30 | 1,60 | 1 | ||||||
| 02010000051 | 20,60 | 3,20 | 15,90 | 22,60 | 10,30 | 1,60 | 1 | ||||||
| 02010000061 | 22,20 | 0,50 à 1,60 | 19,00 | 24,00 | 6,40 | 1,60 | 2 | ||||||
| 00101000009 | 22,20 | 1,60 | 19,00 | 23,80 | 6,40 | 1,60 | 2 | ||||||
| 02010000053 | 22,20 | 1,60 | 19,00 | 24,00 | 6,40 | 1,50 | 2 | ||||||
| 00101000034 | 22,20 | 3,20 | 9,50 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 02010000054 | 22,20 | 3,20 | 9,50 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 00101000035 | 22,20 | 3,20 | 11,10 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 02010000055 | 22,20 | 3,20 | 11,10 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 00101000036 | 22,20 | 3,20 | 12,70 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 02010000056 | 22,20 | 3,20 | 12,70 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 00101000037 | 22,20 | 3,20 | 14,30 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 02010000057 | 22,20 | 3,20 | 14,30 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 00101000038 | 22,20 | 3,20 | 15,90 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 02010000058 | 22,20 | 3,20 | 15,90 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 00101000039 | 22,20 | 3,20 | 17,40 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 02010000059 | 22,20 | 3,20 | 17,50 | 24,20 | 11,50 | 1,60 | 1 | ||||||
| 02010000060 | 22,20 | 6,40 | 17,50 | 24,20 | 14,30 | 1,60 | 1 | ||||||
| 02010000062 | 25,00 | 2,50 | 19,00 | 27,80 | 11,50 | 1,60 | 1 | ||||||
| 02010000063 | 25,40 | 1,60 | 22,30 | 27,00 | 6,40 | 1,80 | 2 | ||||||
| 00101000040 | 25,40 | 3,20 | 19,00 | 28,60 | 11,50 | 1,60 | 1 | ||||||
| 02010000064 | 25,40 | 3,20 | 19,40 | 28,60 | 11,50 | 1,80 | 1 | ||||||
| 02010000066 | 25,40 | 6,40 | 19,40 | 28,35 | 14,30 | 1,60 | 1 | ||||||
| 02010000067 | 27,80 | 1,60 | 24,60 | 29,40 | 6,50 | 1,60 | 2 | ||||||
| 00101000041 | 27,80 | 3,20 | 20,60 | 30,90 | 11,50 | 1,60 | 1 | ||||||
| 02010000068 | 27,80 à 28,60 | 3,20 | 20,60 | 30,90 | 11,50 | 1,60 | 1 | ||||||
| 00101000042 | 27,80 | 3,20 | 22,20 | 30,90 | 11,50 | 1,60 | 1 | ||||||
| 02010000069 | 27,80 à 28,60 | 3,20 | 22,20 | 30,90 | 11,50 | 1,60 | 1 | ||||||
| 00101000043 | 27,80 | 3,20 | 23,80 | 30,90 | 11,50 | 1,60 | 1 | ||||||
| 02010000070 | 27,80 à 28,60 | 3,20 | 23,80 | 30,90 | 11,50 | 1,60 | 1 | ||||||
| 02010000071 | 27,80 à 28,60 | 6,40 | 23,80 | 30,90 | 14,30 | 1,60 | 1 | ||||||
| 00101000044 | 30,20 | 3,20 | 23,80 | 33,30 | 11,50 | 1,60 | 1 | ||||||
| 02010000072 | 30,20 | 3,20 | 23,80 | 33,30 | 11,50 | 1,60 | 1 | ||||||
| 02010000073 | 30,20 | 6,40 | 23,80 | 33,30 | 14,30 | 1,60 | 1 | ||||||
| 00101000045 | 31,70 | 3,20 | 23,80 | 34,50 | 11,50 | 1,60 | 1 | ||||||
| 00101000130 | 31,80 | 3,20 | 23,80 | 33,20 | 11,50 | 1,60 | 1 | ||||||
| 02010000074 | 31,80 | 3,20 | 23,80 | 33,20 | 11,50 | 1,60 | 1 | ||||||
| 02010000076 | 31,80 | 6,40 | 25,40 | 33,20 | 14,30 | 1,60 | 1 | ||||||
| 02010000078 | 32,00 | 2,50 | 26,00 | 34,90 | 11,50 | 1,60 | 1 | ||||||
| 02010000079 | 34,90 | 3,20 | 22,20 | 37,90 | 11,50 | 1,60 | 1 | ||||||
| 00101000046 | 34,90 | 3,20 | 25,40 | 37,30 | 11,50 | 1,60 | 1 | ||||||
| 02010000080 | 34,90 | 3,20 | 25,50 | 37,80 | 11,50 | 1,60 | 1 | ||||||
| 02010000081 | 34,90 | 6,40 | 25,40 | 38,10 | 14,30 | 1,60 | 1 | ||||||
| 01013000200 | 35,00 | 2,40 | 25,40 | 37,80 | 11,40 | 1,60 | 1 | ||||||
| 00101000047 | 38,10 | 3,20 | 27,00 | 40,90 | 11,50 | 1,60 | 1 | ||||||
| 02010000082 | 38,10 | 3,20 | 27,00 | 40,90 | 11,50 | 1,60 | 1 | ||||||
| 02010000083 | 38,10 | 3,20 | 28,60 | 40,90 | 11,50 | 1,60 | 1 | ||||||
| 00101000048 | 38,10 | 3,20 | 28,70 | 41,40 | 11,50 | 1,60 | 1 | ||||||
| 02010000084 | 38,10 | 3,20 | 33,30 | 40,90 | 11,50 | 1,60 | 1 | ||||||
| 02010000085 | 38,10 | 6,40 | 33,30 | 41,20 | 14,30 | 1,60 | 1 | ||||||
| 02010000086 | 44,50 | 3,20 | 34,90 | 47,60 | 11,50 | 1,60 | 1 | ||||||
| 02010000087 | 44,50 | 6,40 | 34,90 | 47,60 | 14,30 | 1,60 | 1 | ||||||
| 00101000051 | 50,80 | 3,20 | 41,50 | 54,50 | 11,60 | 1,50 | 1 | ||||||
| 02010000088 | 50,80 | 3,20 | 41,60 | 54,00 | 11,50 | 1,60 | 1 | ||||||
| 02010000089 | 50,80 | 3,20 | 44,50 | 54,00 | 11,50 | 1,60 | 1 | ||||||
| 02010000090 | 50,80 | 6,40 | 41,30 | 54,00 | 14,30 | 1,60 | 1 | ||||||
| 02010000091 | 53,10 | 6,40 | 46,00 | 59,70 | 18,30 | 1,60 | 1 | ||||||
| 02010000092 | 57,20 | 6,40 | 47,10 | 63,10 | 18,30 | 1,60 | 1 | ||||||
| 02010000093 | 63,50 | 6,40 | 50,00 | 67,50 | 18,30 | 1,60 | 1 | ||||||
| 02010000094 | 76,20 | 6,40 | 62,70 | 80,00 | 19,10 | 1,60 | 1 | ||||||
| 02010000095 | 85,70 | 6,40 | 71,40 | 93,00 | 18,30 | 1,60 | 1 | ||||||
| 02010000096 | 88,90 | 6,40 | 74,70 | 93,00 | 18,30 | 1,60 | 1 | ||||||
| 02010000097 | 101,60 | 6,40 | 88,10 | 105,40 | 18,30 | 1,60 | 1 | ||||||
| 02010000098 | 127,00 | 6,40 | 113,80 | 132,60 | 18,80 | 1,60 | 1 | ||||||
| 02010000099 | 152,40 | 6,40 | 139,20 | 157,90 | 18,80 | 1,60 | 1 |
