Description et caractéristiques

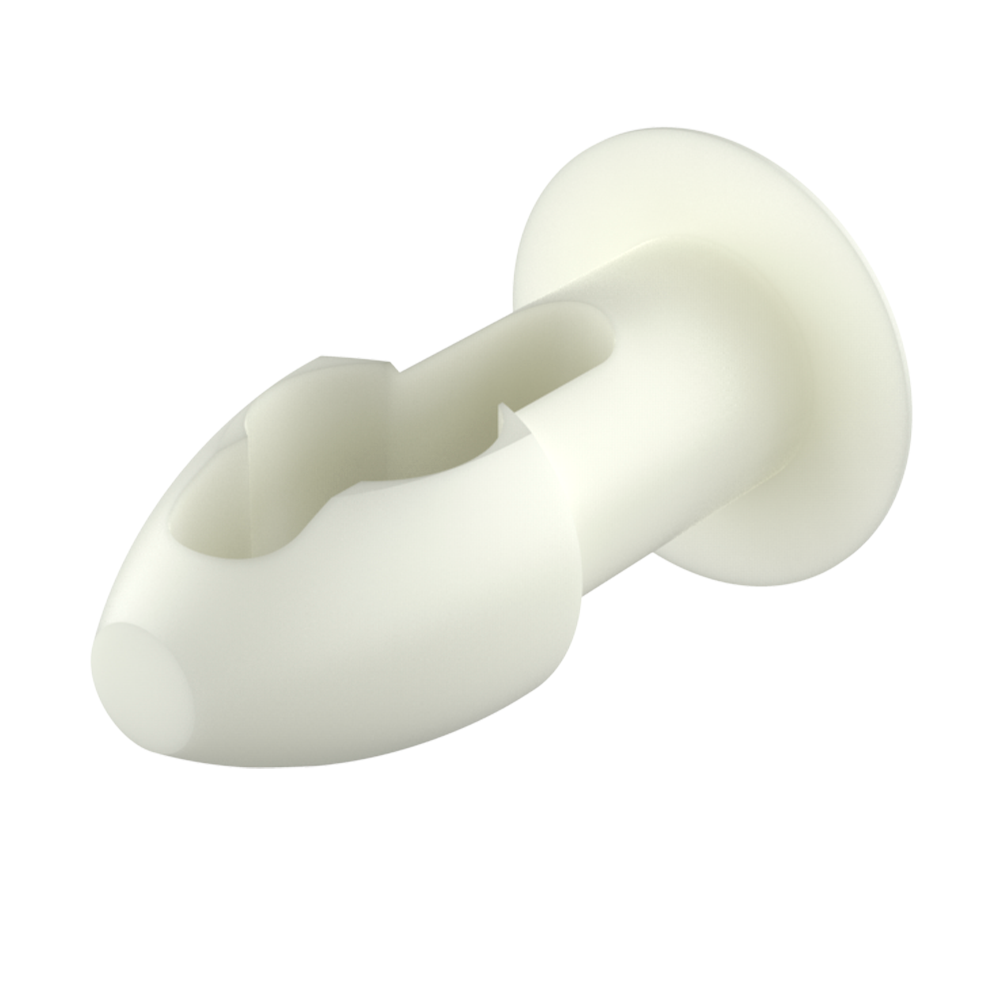

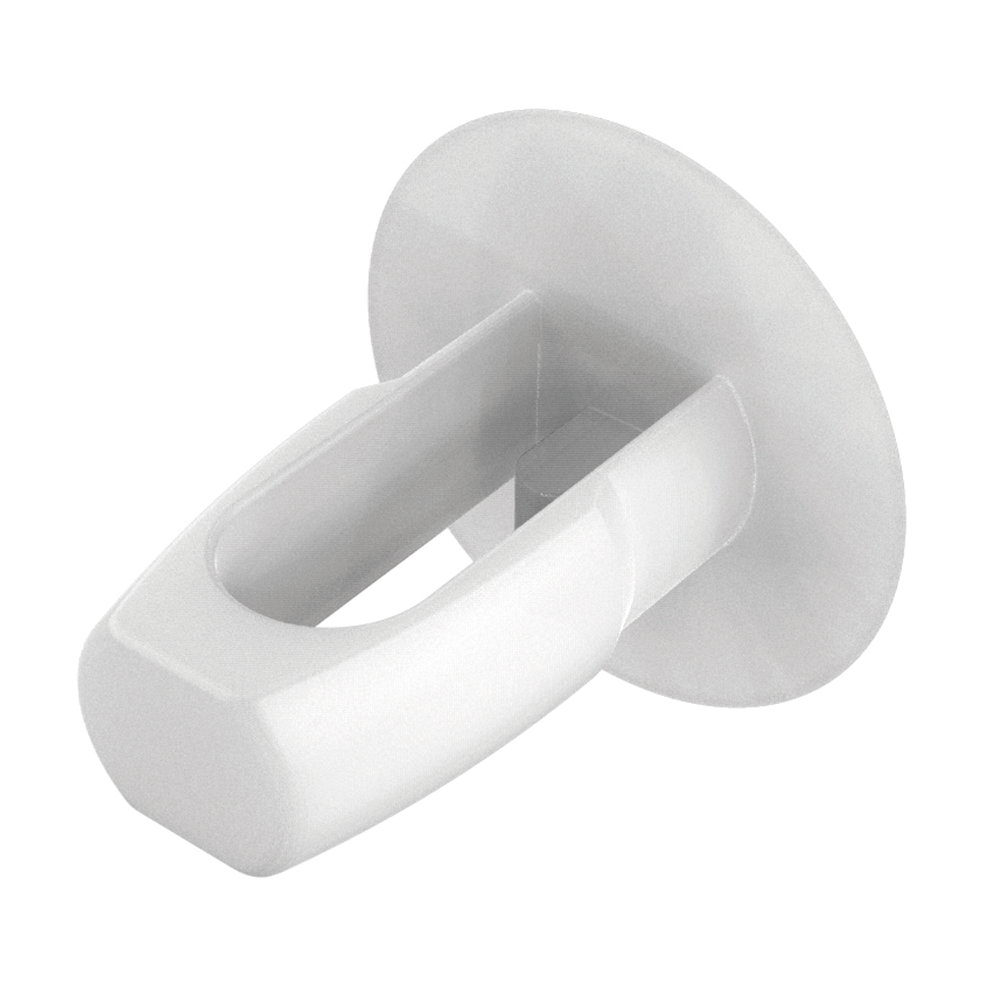

Ce clip-rivet à pression est parfait pour la fixation de matériaux de petite épaisseur. Son design permet la compression du corps de la pièce lors de son insertion dans le trou. L´attache retrouve sa forme d´origine une fois fixée. Elle peut être réutilisée à l´envi pour fixer des panneaux. Elle permet une connexion comme isolant électrique, et elle est résistante à la corrosion, à l´abrasion et à la vibration. Nous pouvons fournir aux clients qui utilisent de grandes quantités de ces attaches, des outils d´installation de notre famille Divers: MHR (manuel) ou MHRZ (pneumatique), nous consulter.
  Couleurs teintées possibles Références et dimensions de Attache à pression
| Référence | Taille trou panneau (A) |
Epaisseur du panneau (G) |
D |
C |
L |
B |
Plus d´infos. |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00100300122 | 1,60 à 1,65 | 0,25 à 0,80 | 2,55 | 0,50 | 3,20 | 1,70 | |||||||
| 00100300123 | 2,15 à 2,30 | 0,80 à 2,70 | 3,20 | 0,75 | 4,75 | 2,70 | |||||||
| 00100300486 | 1,60 à 1,65 | 0,25 à 0,80 | 2,55 | 0,50 | 4,75 | 1,70 | |||||||
| 00100300124 | 3,00 à 3,10 | 1,60 à 3,20 | 7,10 | 1,50 | 9,90 | 3,70 | |||||||
| 00100300125 | 3,00 à 3,40 | 1,60 à 3,20 | 6,85 | 1,00 | 8,40 | 3,55 | |||||||
| 04100100500 | 3,00 à 3,10 | 1,60 à 3,20 | 7,10 | 1,45 | 9,95 | 3,80 | |||||||
| 00100300127 | 3,30 à 3,40 | 1,60 à 3,20 | 6,85 | 1,50 | 10,00 | 4,05 | |||||||
| 04100100502 | 3,30 à 3,35 | 1,60 à 3,20 | 7,10 | 1,35 | 9,65 | 4,10 | |||||||
| 00100300126 | 3,30 à 3,35 | 3,20 à 3,55 | 6,85 | 1,80 | 7,90 | 4,10 | |||||||
| 04100100501 | 3,30 à 3,35 | 3,20 à 3,55 | 7,10 | 1,50 | 8,10 | 4,10 | |||||||
| 00100300128 | 3,70 à 3,80 | 7,40 à 7,60 | 6,85 | 1,80 | 13,45 | 5,00 | |||||||
| 04100100503 | 3,70 à 3,80 | 7,40 à 7,60 | 6,85 | 1,65 | 13,45 | 5,00 | |||||||
| 00100300129 | 3,85 à 4,10 | 1,60 à 3,20 | 7,10 | 1,00 | 9,90 | 5,00 | |||||||
| 00100300130 | 3,85 à 4,10 | 1,60 à 3,70 | 7,10 | 1,50 | 10,15 | 4,60 | |||||||
| 04100100504 | 3,85 à 4,10 | 1,60 à 3,70 | 7,10 | 1,50 | 10,15 | 4,60 | |||||||
| 00100300690 | 3,95 à 4,10 | 7,60 à 7,90 | 6,85 | 1,80 | 13,60 | 5,15 | |||||||
| 00100300131 | 4,05 à 4,20 | 0,80 à 3,20 | 7,10 | 2,00 | 10,15 | 4,70 | |||||||
| 00100300603 | 4,05 à 4,20 | 0,80 à 3,20 | 7,60 | 2,80 | 10,15 | 4,70 | |||||||
| 04100100505 | 4,05 à 4,20 | 0,80 à 3,20 | 7,10 | 1,75 | 10,15 | 4,70 | |||||||
| 04100100521 | 4,10 à 4,20 | 0,80 à 3,20 | 7,60 | 2,80 | 10,20 | 4,75 | |||||||
| 04100100506 | 4,60 à 4,80 | 1,00 à 2,55 | 9,15 | 1,50 | 11,40 | 5,55 | |||||||
| 00100300132 | 4,60 à 4,90 | 1,60 à 3,20 | 9,15 | 1,50 | 10,15 | 5,70 | |||||||
| 04100100507 | 4,60 à 4,90 | 1,60 à 3,20 | 9,15 | 1,25 | 10,55 | 5,70 | |||||||
| 00100300133 | 4,60 à 4,90 | 4,20 à 4,70 | 9,65 | 1,50 | 13,40 | 5,35 | |||||||
| 04100100508 | 4,60 à 4,90 | 4,20 à 4,75 | 9,40 | 1,70 | 13,20 | 5,20 | |||||||
| 00100300689 | 4,60 à 4,90 | 5,10 à 6,35 | 6,85 | 1,80 | 13,40 | 5,10 | |||||||
| 00100300134 | 4,60 à 4,90 | 7,90 à 8,40 | 9,40 | 1,50 | 13,70 | 5,70 | |||||||
| 04100100509 | 4,60 à 4,90 | 7,90 à 8,40 | 9,65 | 1,50 | 14,00 | 5,70 | |||||||
| 00100300487 | 4,90 à 5,40 | 1,60 à 3,20 | 9,50 | 1,50 | 11,40 | 6,00 | |||||||
| 04100100101 | 4,90 à 5,40 | 1,60 à 3,20 | 9,50 | 1,50 | 11,45 | 5,85 | |||||||
| 00100300135 | 4,95 à 5,10 | 0,90 à 1,65 | 9,40 | 1,50 | 8,90 | 5,70 | |||||||
| 00100300136 | 5,40 à 5,65 | 1,60 à 3,20 | 9,40 | 1,50 | 11,40 | 5,70 | |||||||
| 04100100510 | 5,40 à 5,65 | 1,60 à 3,20 | 9,40 | 1,50 | 11,40 | 5,60 | |||||||
| 04100100511 | 5,40 à 5,65 | 1,60 à 4,05 | 9,40 | 1,50 | 13,10 | 6,30 | |||||||
| 04100100512 | 5,40 à 5,65 | 1,60 à 4,75 | 12,70 | 2,00 | 13,70 | 6,30 | |||||||
| 04100100513 | 5,40 à 5,65 | 1,60 à 4,75 | 15,90 | 2,55 | 12,50 | 6,30 | |||||||
| 00100300137 | 5,40 à 5,65 | 3,20 à 4,75 | 9,40 | 1,50 | 13,70 | 6,30 | |||||||
| 04100100514 | 5,45 à 5,70 | 4,75 à 6,60 | 9,40 | 1,30 | 13,10 | 6,30 | |||||||
| 00100300485 | 6,10 à 6,60 | 2,40 à 5,55 | 19,05 | 1,40 | 16,05 | 7,15 | |||||||
| 00100300139 | 6,35 à 6,60 | 3,20 à 6,35 | 12,70 | 1,30 | 16,00 | 7,10 | |||||||
| 04100100515 | 6,35 à 6,60 | 3,20 à 4,75 | 12,30 | 1,80 | 14,60 | 7,40 | |||||||
| 00100300140 | 6,35 à 6,60 | 9,15 à 9,65 | 15,60 | 1,65 | 20,60 | 7,25 | |||||||
| 04100100518 | 6,35 à 6,60 | 9,15 à 9,65 | 15,50 | 1,65 | 20,60 | 7,00 | |||||||
| 04100100520 | 6,35 à 6,60 | 9,15 à 9,65 | 12,70 | 1,60 | 20,60 | 7,00 | |||||||
| 00100300138 | 6,35 à 6,60 | 12,70 à 19,10 | 15,50 | 1,70 | 28,80 | 7,30 | |||||||
| 04100100516 | 6,35 à 6,60 | 12,70 à 19,05 | 15,50 | 1,60 | 28,80 | 7,30 | |||||||
| 00100300141 | 6,40 à 6,60 | 3,20 à 4,75 | 12,30 | 1,50 | 14,60 | 7,40 | |||||||
| 04100100519 | 8,10 à 8,50 | 1,60 à 8,65 | 17,35 | 1,80 | 22,85 | 9,50 | |||||||
| 00100300143 | 8,40 à 8,65 | 3,20 à 8,90 | 17,45 | 1,75 | 22,75 | 9,40 | |||||||
| 00100300488 | 8,40 à 8,65 | 3,20 à 8,90 | 12,10 | 1,80 | 22,70 | 9,40 | |||||||
| 00100300142 | 8,50 à 8,60 | 1,60 à 8,60 | 17,35 | 1,80 | 22,85 | 9,50 | |||||||
| 00100300144 | 8,50 à 8,75 | 1,60 à 3,55 | 22,00 | 1,30 | 11,40 | 9,20 |
