Clip double à lamelles qui permet de connecter deux panneaux d´une façon simple, et en toute sécurité, depuis le centre. Aucune tète de fixation ne sera visible. Ce clip double est rapide et simple à installer d´une simple pression du doigt.

Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres


Référence
Taille trou panneau
A
Epaisseur du panneau
A

A

B
Taille du trou
C
Epaisseur du panneau
C

C

D



Plus
d´infos.
50003000002 4,00 2,60 à 6,30 7,80 1,75 4,00 2,60 à 6,30 7,80 7,50
01000000003 6,35 0,50 à 6,90 11,10 2,79 6,35 0,50 à 6,90 11,10 8,20
50003000001 7,50 3,00 à 8,00 17,50 1,00 7,50 3,00 à 8,00 17,50 19,00
01000000004 7,93 à 8,33 2,40 à 7,60 8,76 1,00 7,93 à 8,33 2,40 à 7,60 8,76 12,80
01000000001 7,93 à 8,33 3,20 à 9,50 21,88 1,10 7,93 à 8,33 3,50 à 19,00 11,25 12,70

Si vous êtes intéressé(e) par notre famille HDEPR, vous serez sûrement intéressé(e) par ces autres familles:

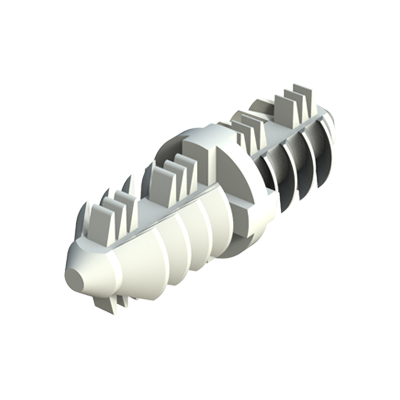

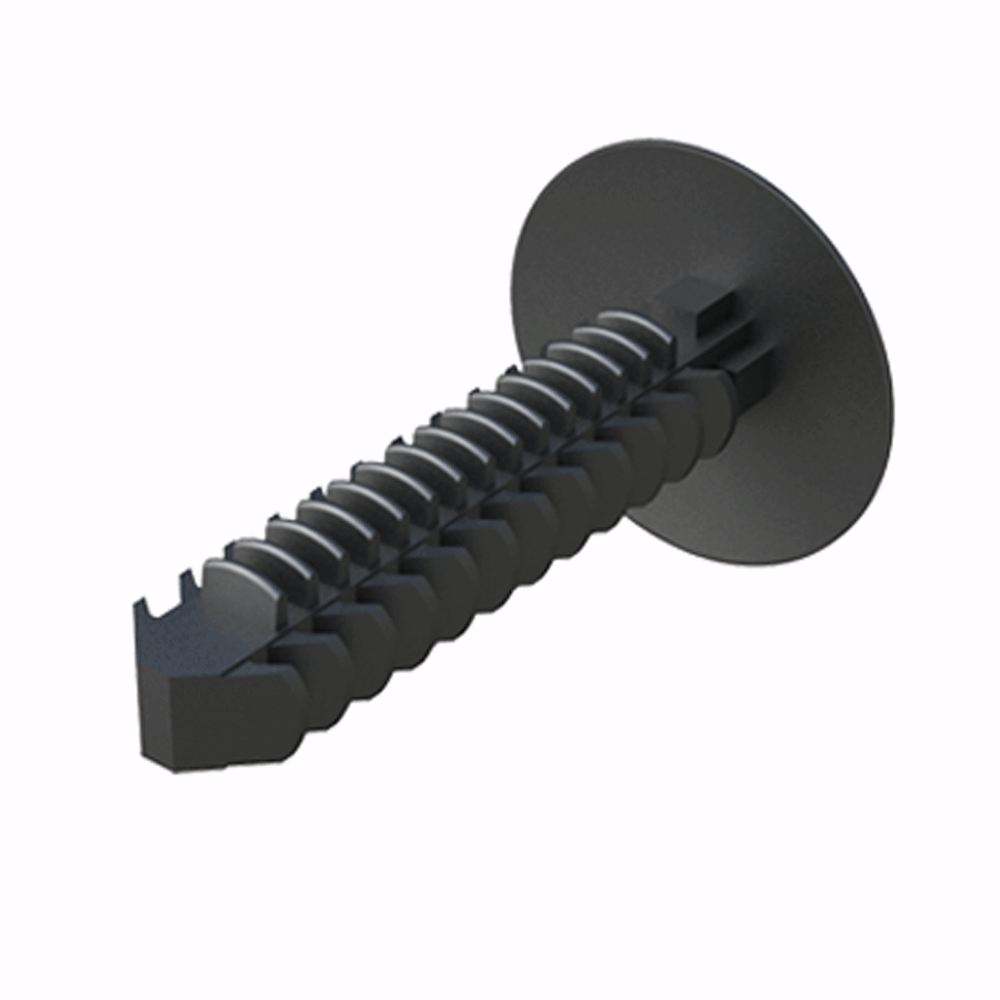

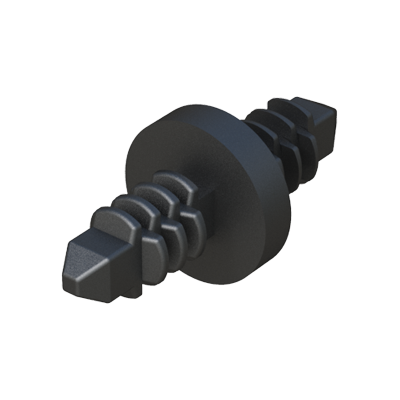

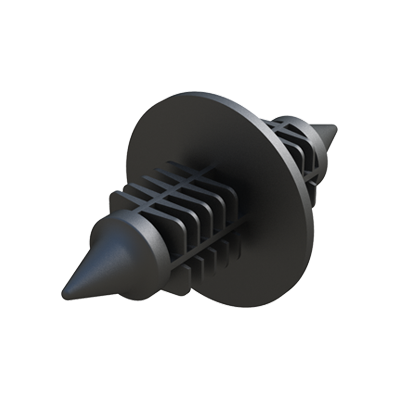

Clip double à lamelles qui permet de connecter deux panneaux d´une façon simple, et en toute sécurité, depuis le centre. Aucune tète de fixation ne sera visible. Ce clip double est rapide et simple à installer d´une simple pression du doigt.   Clip double à lamelles qui permet de connecter deux panneaux d´une façon simple, et en toute sécurité, depuis le centre. Aucune tète de fixation ne sera visible. Ce clip double est rapide et simple à installer d´une simple pression du doigt.   Ce rivet sapin offre une bonne fixation et une bonne finition. Son installation manuelle est facile à effectuer. Ce rivet est idéal pour les applications où sont en jeu une matière tendre, comme du tissu, et une autre matière plus dure. Le clip-rivet sapin peut être utilisé pour les trous borgnes. Ce clip sapin est résistant à la corrosion, à l´abrasion et à la vibration.   Clip double à lamelles qui permet de connecter deux panneaux d´une façon simple, et en toute sécurité, depuis le centre. Aucune tète de fixation ne sera visible. Ce clip double est rapide et simple à installer d´une simple pression du doigt.
